플랜트 트립 방지 가속회로를 이용한 보일러 설비 시스템 요약정보 및 구매

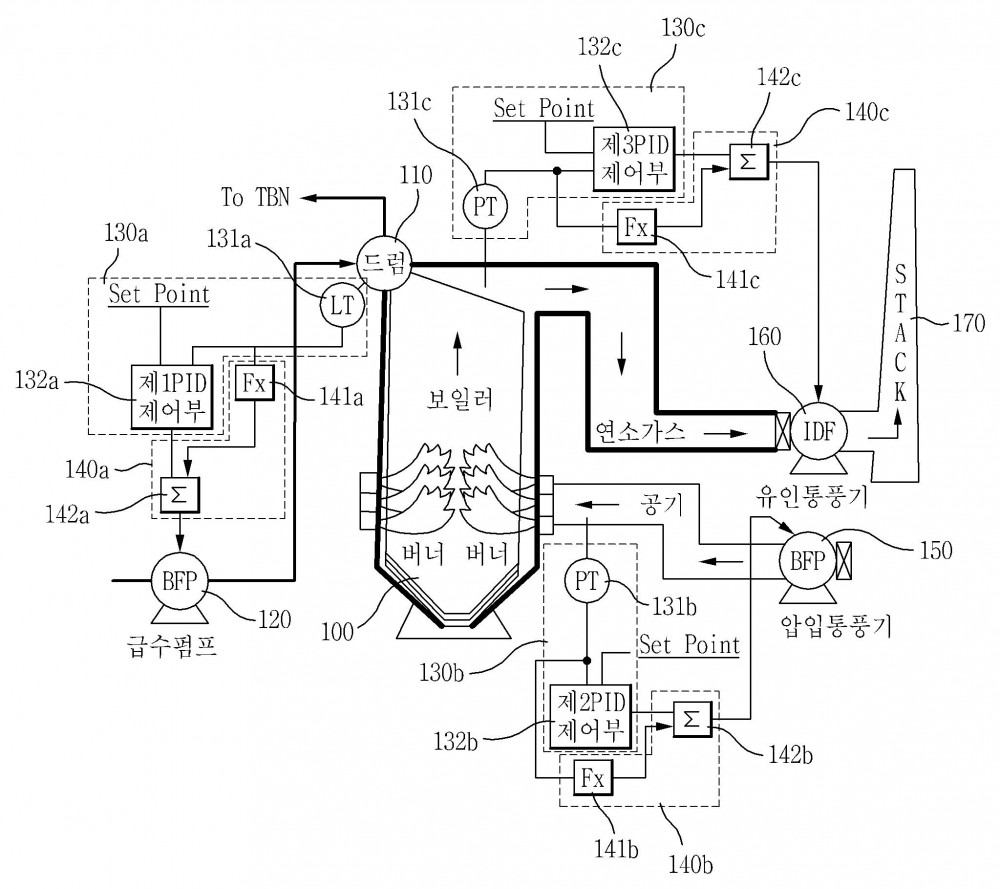

본 발명은 플랜트 트립 방지 가속회로를 이용한 보일러 설비 시스템 및 그의 추출방법에 관한 것이다. 본 발명의 일실시 예에 따른 플랜트 트립 방지 가속회로를 이용한 보일러 설비 시스템은 전력생산을 위한 고온,고압의 증기를 생산하는 보일러부, 보일러부를 통해 내부에 저장된 물이 가열되고, 가열된 물을 기수분리시켜 증기는 터빈부로, 물은 보일러부의 튜브에 제공하는 드럼부, 드럼부와 연결되어 드럼부에 물을 공급하는 급수 펌프부, 드럼부를 센싱하여 드럼부에 저장된 물의 수위가 사용자가 미리 설정한 제1 범위 내에서 벗어나지 않도록 급수 펌프부를 제어하는 드럼수위제어부, 물의 수위가 제1 범위를 벗어나면 제1 가속신호를 출력하여 급수 펌프부를 제어하는 제1 가속회로부, 보일러부와 연결된 공기덕트를 통해 보일러부에 연소공기를 공급하는 압입통풍부, 압입통풍부와 전기적으로 연결되어 공기덕트의 압력이 사용자가 미리 설정한 제2 범위 내에서 벗어나지 않고 일정하게 유지되도록 제어하는 연소공기압력제어부, 공기덕트를 센싱하고 공기덕트의 압력이 제2 범위를 벗어나면 제2 가속신호를 출력하여 압입통풍부를 제어하는 제2 가속회로부, 보일러부와 연결된 연소실를 통해 보일러부에서 발생하는 연소가스를 배출하는 유인통풍부, 유인통풍부와 전기적으로 연결되어 연소실 내의 압력이 사용자가 미리 설정한 제3 범위 내에서 벗어나지 않고 일정하게 유지되도록 제어하는 노내압력제어부 및 연소실을 센싱하고 연소실 내의 압력이 제3 범위를 벗어나면 제3 가속신호를 출력하여 유인통풍부를 제어하는 제3 가속회로부를 포함하는 것이다.
