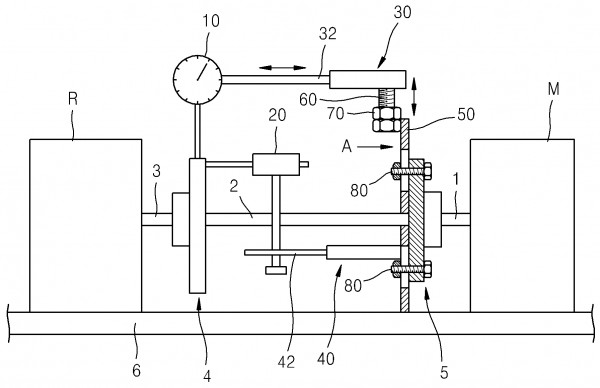

본 발명은 축 정렬장치에 관한 것이다. 본 발명에 의한 축 정렬장치는 모터의 구동축에 동력적으로 연결되는 연결축과 상기 연결축에 동력적으로 연결되는 회전장치의 종동축을 정렬시키기 위한 것으로, 상기 연결축과 종동축의 결합부위에 결합되는 부하측 커플링과 상기 구동축과 연결축의 결합부위에 결합되는 모터측 커플링 중 어느 하나에 접촉되는 게이지를 구비하는 축 정렬장치에 있어서, 상기 게이지는 상기 부하측 커플링의 외주면에 수직으로 접촉되는 제1게이지와, 상기 부하측 커플링의 측면에 수직으로 접촉되는 제2게이지로 이루어지며, 상기 제1게이지를 지지시키기 위하여, 상기 모터가 설치되는 하부프레임의 상면에 대해 평행하게 배치되며, 상기 하부프레임에 대해 직교되게 마련되는 절곡프레임에 나사결합되는 일방향으로 긴 제1지지부재와, 상기 제2게이지를 지지시키기 위하여, 상기 하부프레임의 상면에 대해 평행하게 배치되는 상태로 상기 절곡프레임에 나사결합되는 일방향으로 긴 제2지지부재로 구성된다.

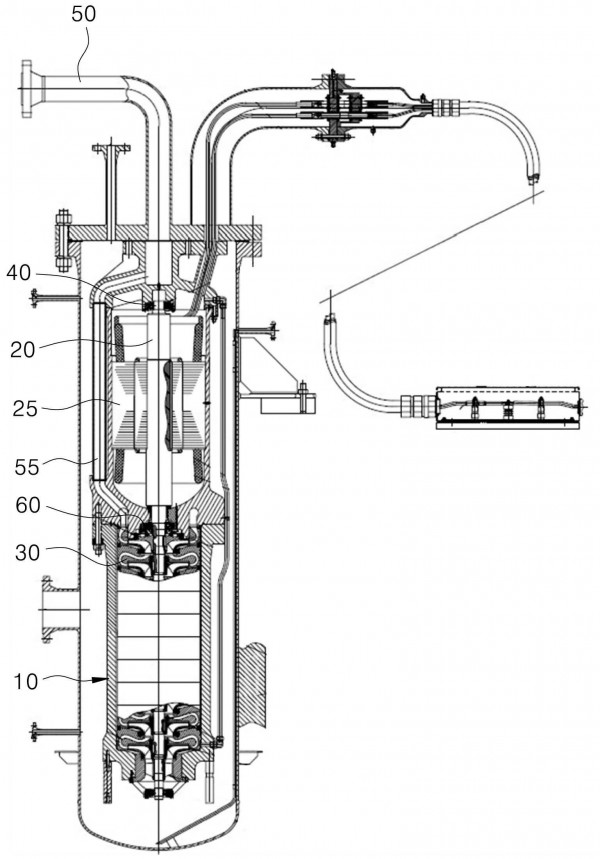

본 발명은 스러스트 챔버 내에 증기가 혼류함에 따라 상향 스러스트 모멘트에 대한 반발력이 상실될 경우, 차압 보상을 위한 볼부재가 먼저 기계적으로 접촉되도록 함으로써, 차압을 통해 챔버 내로 LNG를 공급하게 되고 챔버 내부에 반발력을 제공하여 다시 정상적인 추력 평형 사이클로 전환되어 펌프의 손상을 방지함과 아울러, 챔버를 통한 모터 베어링에 증기가 유입되는 것을 방지하도록 그 구조가 개선된 초저온 펌프의 축추력 평형시스템 차압보상장치에 관한 것이다. 본 발명은 수직형 펌프의 모터축에 결합되어 회전되는 임펠러와, 상기 임펠러의 상측에 마련되고 래비린스 링의 간극을 통해 유체가 공급되는 스러스트 챔버와, 상기 임펠러의 상,하측에 비정상 차압이 발생할 경우 축 계통의 상향 스러스트에 대한 반발력을 보상하는 차압보상장치를 구비하되, 상기 차압보상장치는 상기 임펠러에 형성되어 상기 스러스트 챔버의 내부와 연통되어 LNG가 공급되는 공급유로와, 상기 임펠러의 상,하측 차압에 의해 승강동작되며 하부에 하강동작시 상기 공급유로와 연통되도록 개방되어 상기 스러스트 챔버측으로 LNG를 공급하는 스템과, 상기 스템의 상측에 접촉되어 상기 스템과 연동 승강되는 볼부재와, 상기 임펠러의 상측에 착탈 가능하게 결합되어 상기 볼부재의 상승을 제한하는 커버와, 상기 스템의 하측을 탄성 지지하는 탄성 지지수단으로 구성된다.

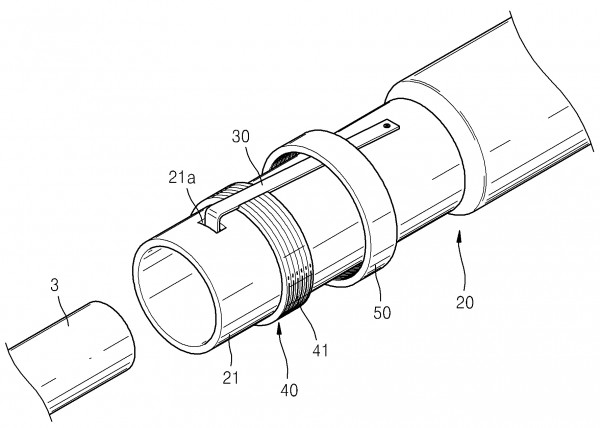

차량용 소음기의 배출파이프에 화염방지기를 간편하게 착탈할 수 있도록 그 구조가 개량된 차량용 화염방지기의 연결장치에 관한 것이다. 이 장치는 배기파이프(3)의 외주면측으로 화염방지기의 연결관(21)이 결합되고, 연결관(21)의 외주면에 일정간격으로 관통공(21a)이 형성되며, 일단이 각 관통공(21a)을 통하여 연결관(21)의 내부측으로 돌출되어 배기파이프(3)의 외주면에 탄력적으로 접촉되고 타단이 연결관(21)의 외주면측에 고정되는 판스프링(30)과, 각 판스프링(30)의 일단부를 배기파이프(3) 외주면에 가압/가압해제시키는 착탈수단을 구비한다. 착탈수단은 관통공(21a)에 근접되어 연결관(21)의 외주면에 고정되고 외주면에 나사탭이 형성되며 그 외측에 판스프링(30)이 위치되는 고정링(40)과, 연결관(21)에 이동가능하게 결합되며 그 내측에 판스프링(30)이 위치되고 고정링(40)에 나사결합 및 분리가능한 체결너트(50)를 구비한다. 이와 같은 연결장치는 화염방지기를 급속히 체결 가능하도록 함으로서 긴급을 요하는 곳에 속히 체결하여 진입할 수 있도록 하고, 체결하기 위해 차량 하부로 기어들어가지 않고도 체결너트(50)를 가볍게 돌림으로 설치가 간단하며, 차량 소음기에 흠집이 발생하는 것을 최소화하고, 소음기가 온도변화에 의해 수축팽창이 되더라도 판스프링이 열팽창을 흡수하여 일정한 체결력을 유지할 수 있는 효과를 갖는다.

조인트부에서의 가스누설량을 정확히 계측하여 시일(seal)의 교체시기를 예측할 수 있고 작업장소로의 이동 편이성이 향상되며 작업안정성을 증대시킬 수 있도록 한 조인트부의 가스누설 점검장치에 관한 것이다. 이 점검장치는 상단이 개방된 투명한 외부케이싱(20)과, 외부케이싱(20)의 내부에 수용되고 외부케이싱(20)의 내부공간과 연통시키는 연통공(31)이 하단부에 형성된 투명한 내부케이싱(30)과, 내부케이싱(30)의 내부에 마련되며 조인트부에서 누출된 가스를 인입시키는 가스누출튜브(40)와, 내/외부케이싱(30)(20)에 수용되는 유체(2)를 구비하여서, 내부케이싱(30)의 내부에 충전되는 가스량에 따라 누설량을 측정가능하게 한다. 이와 같은 점검장치는 누출된 가스를 내부케이싱에 수용하여서 시간당 가스누출량을 눈금을 통하여 정확히 관측가능하게 함으로써 조인트부의 시일의 교체시기를 정확하게 예측할 수 있게 한다. 또한, 손잡이를 통하여 운반을 편리하게 하고, 연결호스를 통하여 고소작업의 안정성을 갖는다.

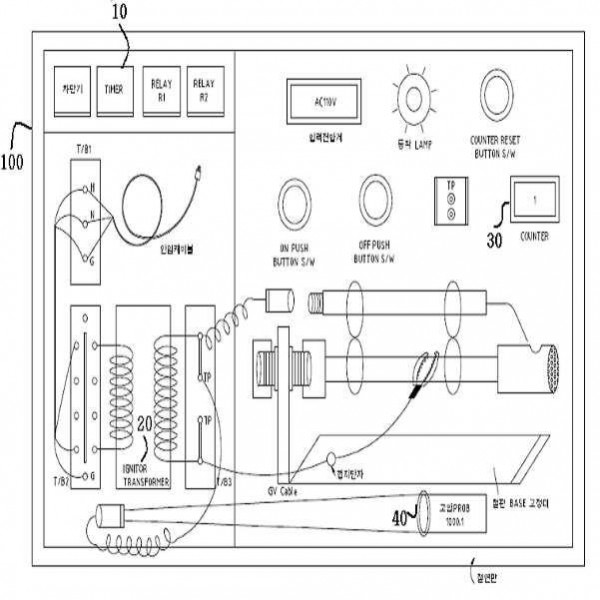

본 발명의 일실시예에 따른 점화용 변압기 및 이그나이터의 방전을 시험하는 장치는, 휴대용 가방 내부에 초기 점화계통에 관련된 구성부품을 고정 설치한 후 결선하는 점화용 변압기 및 이그나이터의 방전을 시험하는 장치에 있어서, 점화용 변압기로 입력되는 전원을 제어하기 위해 타이머를 설치하고 상기 타이머의 제어접점을 통해 상기 점화용 변압기의 2차측에 공급되는 전원의 방전시간을 제어하는 것을 특징으로 한다.

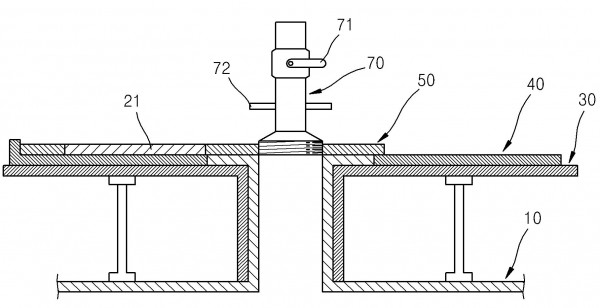

고압의 LNG 저장탱크의 단열재 충전용 노즐의 블라인드(덮개)를 간편하고 안전하게 개폐하여 작업자의 안전사고를 방지하고 가스의 손실을 최소화하면서 단열재를 충전할 수 있도록 한 저장탱크의 노즐 블라인드 개폐장치에 관한 것이다. 이 장치는 플랜지(20a)의 저면과 동일높이에서 수평으로 길이방향으로 길게 마련되는 수평받침대(30)와; 수평받침대(30)에 고정되며 플랜지(20a)에 결합되는 관통공(41)이 형성된 가이드고정판(40)과; 가이드고정판(40)에 슬라이딩 이동가능하게 안착되고 블라인드(21)에 결합되는 제1결합공(51)과, 밸브관(70)의 단부가 결합되는 제2결합공(52)이 형성된 이동판(50);을 구비한다. 이 개폐장치는 노즐 블라인드를 제거하여 저장탱크내 작업시 내부의 가스누출에 따른 작업자의 질식 등의 안전사고를 방지한다. 또한, 저장탱크내의 수리 또는 단열재의 충진과 같은 작업시, 저장가스가 액화천연가스와 같은 경우 내부가스를 종래에서와 같이 플레어 스택으로 가스를 소각해야 하는 번거로움을 해소하고 가스를 절약할 수 있게 한다.

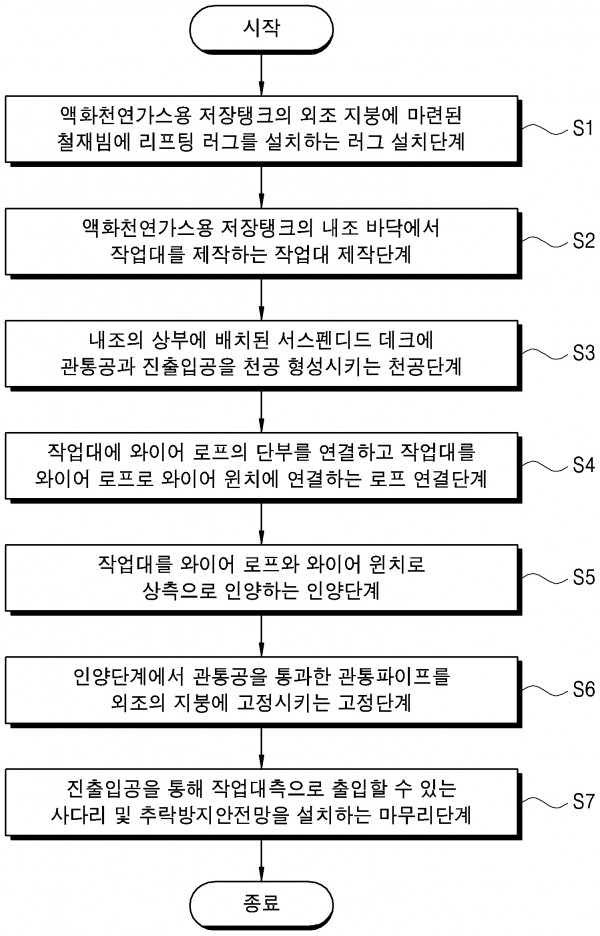

본 발명은 액화천연가스 저장탱크의 서스펜디드 데크의 하부면과 하역배관의 상부를 유지 보수하기 위한 작업을 수행할 수 있는 작업대를 용이하게 인양시켜 비계를 이용하지 않고 서스펜디드 데크의 하부면까지 쉽게 도달할 수 있으며, 비계 제작을 위한 자재를 절감할 수 있으며, 안전사고를 예방할 수 있도록 그 구조가 개선된 액화 천연가스 저장탱크용 작업대 설치방법에 관한 것이다.

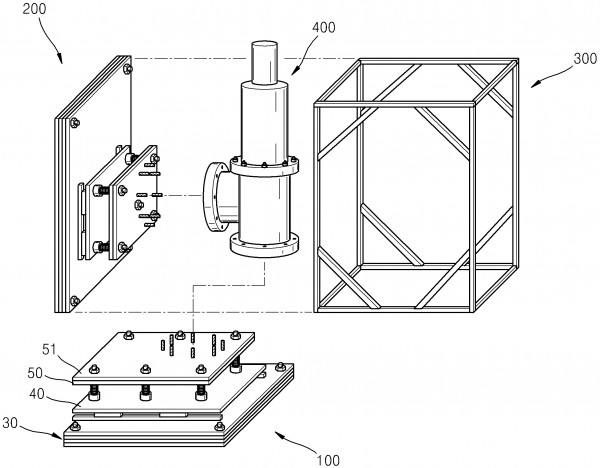

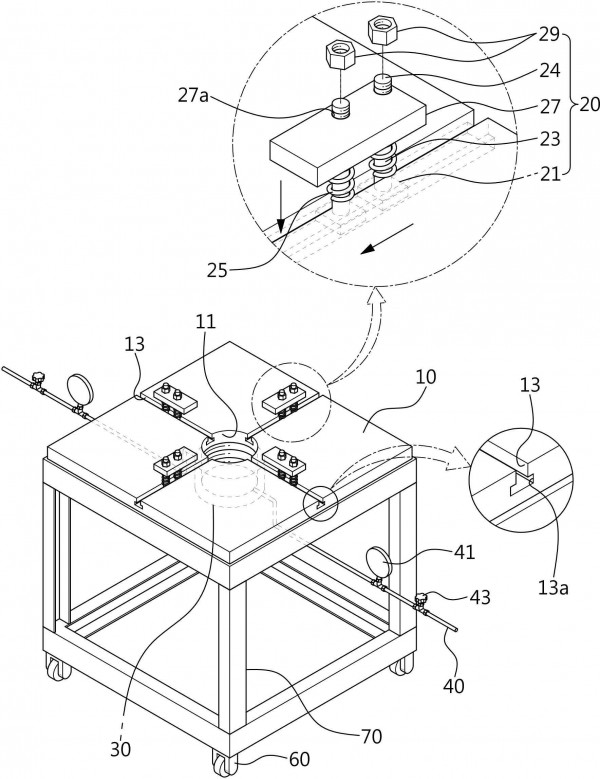

본 발명은 안전밸브 테스트 장치에 관한 것으로, 중앙에 안전밸브(1)가 장착되는 장착공(11)이 형성되고 상기 장착공(11)을 중심으로 등 간격을 이루도록 상기 장착공(11)을 향하여 안내 레일(13)이 복수 개 형성된 베이스판(10)과 상기 안내 레일(13)에 이동 가능하게 장착되고 선단이 상기 장착공(11)에 장착된 안전밸브(1)의 하부 플랜지(3)를 상기 베이스판(10)의 상면 방향으로 눌러 고정하는 클램핑부재(20)와 상기 장착공(11)의 하부로 배치되어 상기 장착공(11)에 장착된 안전밸브(1)와 연결되며 상기 안전밸브(1)에 가스를 공급하도록 가스공급관(40)이 연결된 가압연결부재(30)를 포함한다. 본 발명은 크기가 다양한 안전밸브의 시험 등이 용이하도록 한 이점이 있다.

점검함 본체로부터 덮개의 개폐가 용이하고 이물질 또는 우수(雨水)의 유입을 차단할 수 개선된 시설물 점검함 조립체에 관한 것이다. 이 조립체는 배관부속시설물이 설치되는 점검함본체와, 상기 점검함본체에 개폐가능하게 결합되는 덮개를 구비하며, 점검함본체(20)는 상부가 개방되고 배관부속시설물이 수용되는 수용공간을 형성하며, 상단부 내주면에 환형의 안착턱(21)이 형성되고, 안착턱(21)에 일정간격의 록킹홈(22)(23)이 형성되며; 덮개(10)는 안착턱(21)에 안착지지되는 지지턱(14)이 형성되고, 록킹홈(22)(23)에 결합되는 록킹돌기(12)(13)가 형성되며, 상면에는 개폐공구(30)가 결합되는 오픈돌기(11)가 형성된 구조를 가진다. 이와 같은 점검함 조립체는 오픈돌기(11)를 형성하여 개폐시킴으로써, 우수에 의한 이물질 유입을 차단하고, 항시 내부의 청결상태를 유지할 수 있으며, 특히 이물질 및 수분에 의한 방식전위의 유출을 감소시킬 수 있어 배관 점검에 효율적이다. 또한, 록킹홈과 록킹돌기에 의해서 덮개의 회전이 제한적이므로 차량통행에 의한 덮개의 회전량을 일정하게 유지할 수 있어 개폐를 편리하게 한다.

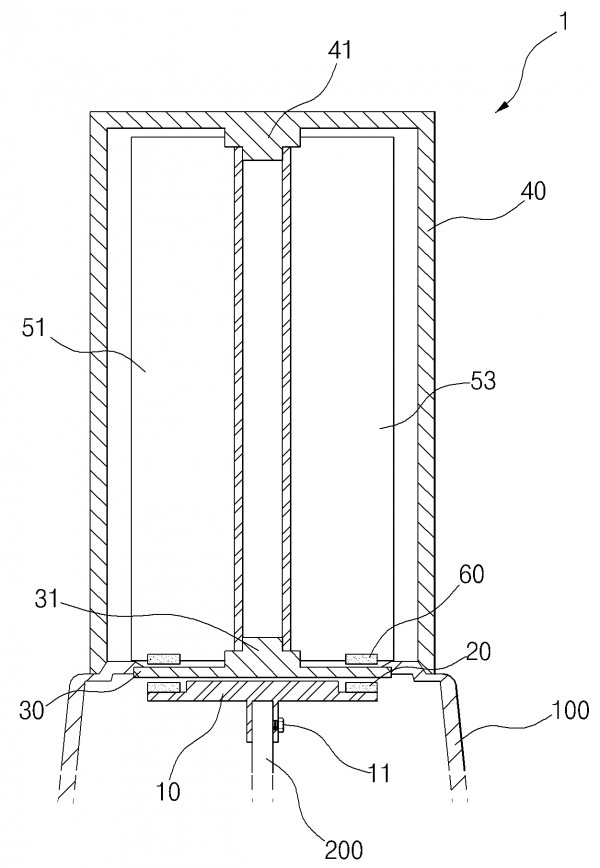

본 발명은, 운전원이 밸브의 개폐상태를 용이하게 인식할 수 있으며, 어떠한 외란이나 간섭에 관계없이 밸브의 개폐상태를 정확하게 표시할 수 있도록 한 밸브조작기용 인디케이터에 관한 것이다. 본 발명에 따른 밸브조작기용 인디케이터는, 모터를 이용하여 그 내부로 연장되는 밸브축을 회전시킴에 따라 밸브를 개폐시키는 밸브조작기 상에 설치되어, 밸브개폐여부를 지시하는 것으로, 밸브축의 상단에 고정되어 밸브축과 일체로 회전되는 회전판과, 회전판 상에 소정각도를 두고 떨어져서 고정되는 자성체와, 회전판의 상부에 소정간격을 두고 인접하여 설치됨과 동시에 밸브조작기의 상부면을 형성하며, 그 상부면에 하부고정축이 형성되는 베이스플레이트와, 베이스플레이트의 둘레에 결합되며, 내측면에 상부고정축이 형성되는 투명케이싱과, 하부고정축 및 상부고정축에 회전가능하게 설치되는 개폐지시판과, 개폐지시판의 하단에 고정되며, 자성체와 상응하는 극성을 가짐에 따라 개폐지시판이 회전판과 동일한 각도로 회전되도록 하는 또 다른 자성체를 포함한다.

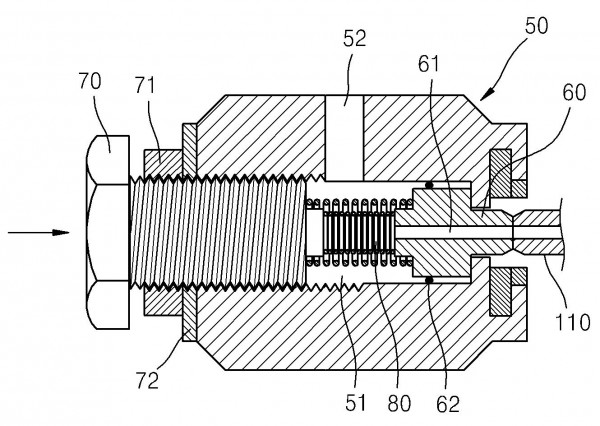

밸브와의 실링성을 향상시켜서 실란트의 주입효율을 높일 수 있도록 한 밸브용 실란트 주입장치에 관한 것이다. 이 장치는 중심부에 실란트 주입통로(51)가 관통되어 형성되고 외주면에 주입통로(51)와 연통되는 주입공(52)이 형성되며 일단이 피팅(110)에 결합되어 연결되는 중공몸체(50)와, 주입통로(51)에 이동가능하게 결합되고 노즐공(61)이 관통형성된 노즐(60)과, 중공몸체(50)의 타단에서 주입통로(51)를 폐쇄시키도록 나사결합되는 밀착볼트(70)와, 밀착볼트(70)와 노즐(60) 사이에 마련되는 스프링(80)을 구비한다. 본 발명 장치는 밀착볼트(70)의 조임에 따라서 스프링(80)력에 의해서 노즐(60)이 이동되어 피팅(110)과 밀착되어서 실란트의 누출을 방지할 수 있게 하며, 이에 따라서 밸브와의 실링성을 향상시켜서 실란트의 주입효율을 높일 수 있도록 한다.

밸브를 이송하는 도중 충격에 의해서 밸브 내 디스크 등의 부품의 손상을 방지할 수 있도록 한 밸브 이송용 완충장치에 관한 것이다. 이 장치는 수평프레임(301)과 수직프레임(302)을 포함하는 프레임(300)과, 수평프레임(301)에 지지되며 입구플랜지(410)가 고정되는 제1결합부(100)와 수직프레임(302)에 지지되며 출구플랜지(420)가 고정되는 제2결합부(200)를 구비하며, 제1,2결합부는 각각 고정베이스(30)와, 고정베이스(30)에 슬라이딩 이동가능하게 결합되는 슬라이딩판(40)과, 슬라이딩판(40)에 수직으로 세워져 고정되는 복수의 안내핀(61)과, 각 안내핀(61)에 이동가능하게 결합되며 입구플랜지 또는 출구플랜지가 고정되는 안착판(50)과, 안내핀(61)에 결합되고 안착판(50)과 슬라이딩판(40) 사이에 마련되어 안착판(50)을 탄력적으로 지지하는 완충스프링(60)을 구비한다. 이와 같은 완충장치는 밸브를 이송중에 외부 진동이나 충격이 가해지더라도 완충스프링의 완충작용 및 방진패드에 의한 진동흡수에 의해서 밸브를 보호할 수 있게 한다.

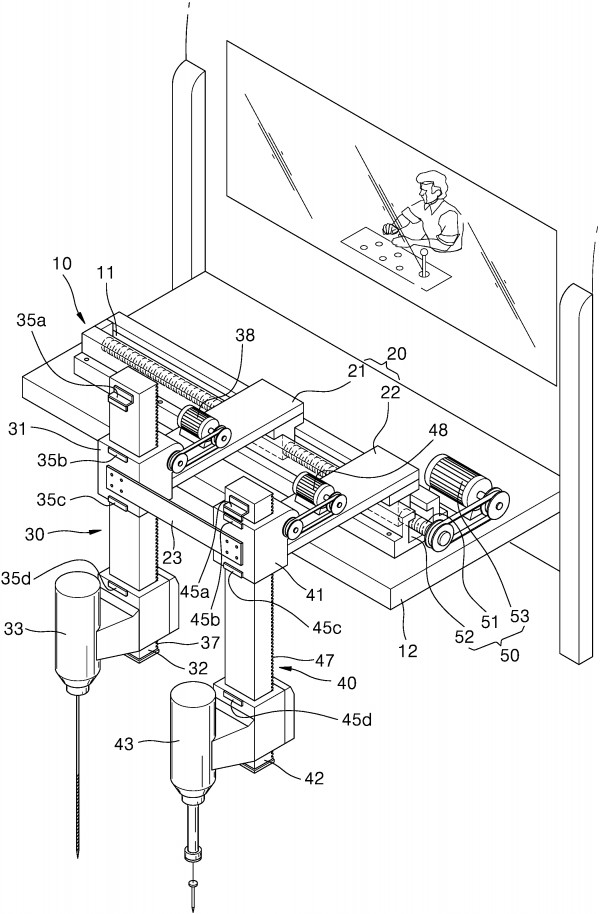

본 발명은 각종 지중 시설물의 매설위치를 표시하는 라인마커를 노면에 설치하는 장치를 개시한다. 본 발명은 지중 시설물의 매설방향으로 배치되고 안내홈을 길이방향으로 갖는 베드와, 이 베드에 이동 가능하게 결합되는 슬라이더와, 이 슬라이더에 장착되고 소정 스트로크로 승강하면서 노면에 라인마커 설치구멍을 뚫어주는 드릴유닛과, 슬라이더에 그 이송방향으로 드릴유닛과 간격을 두고 장착되며 소정 스트로크로 승강하면서 드릴유닛에 의해 가공된 노면의 설치구멍에 라인마커를 박아주는 해머유닛과, 슬라이더를 일정시간 간격으로 드릴유닛과 해머유닛의 이격거리만큼 왕복 이동시켜주는 이송유닛을 포함한다. 바람직하기로 베드는 차량에 장착된다. 본 발명은 매설물 표시용 라인마커를 자동으로 간편하고 신속하게 설치할 수 있게 된다.

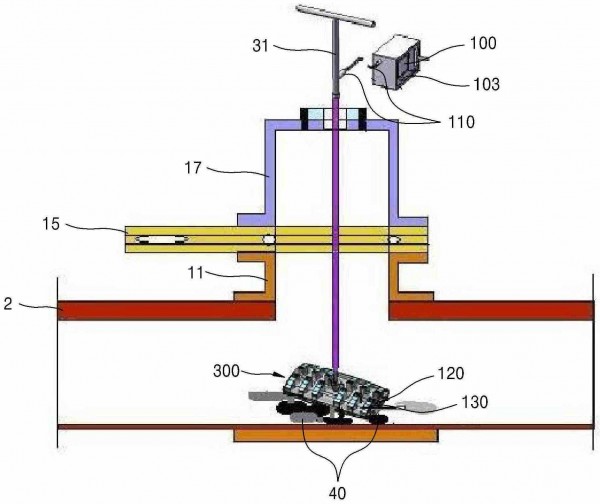

전자석, 카메라 및 조명 등을 채용하여서 장치의 결합 및 분리를 간편하게 하고 칩의 위치를 외부에서 파악하여 칩 제거를 보다 효율적으로 할 수 있도록 한 관 내부의 칩 제거장치에 관한 것이다. 이 장치는 연결봉(31)의 단부에 전원의 인가 여부에 따라 자성이 발생되는 복수의 자석부(312)를 가지는 전자석조립체(300)이 결합되고, 전자석조립체(300)에는 본관(2) 내부를 촬영하는 카메라(308)가 장착되며, 카메라(308)에 촬영된 영상을 디스플레이하는 모니터(100)를 구비한다. 이와 같은 장치는 전자석조립체에 카메라와 조명이 좌,우 측면에 설치되어 배관 내부의 칩이 잔존하는지를 확인이 가능하고, 모니터를 통하여 칩이 잔존하는 위치를 확인하면서 칩을 제거할 수 있으므로 플러깅작업이 되는 해당 위치의 칩을 완벽히 제거할 수가 있다.

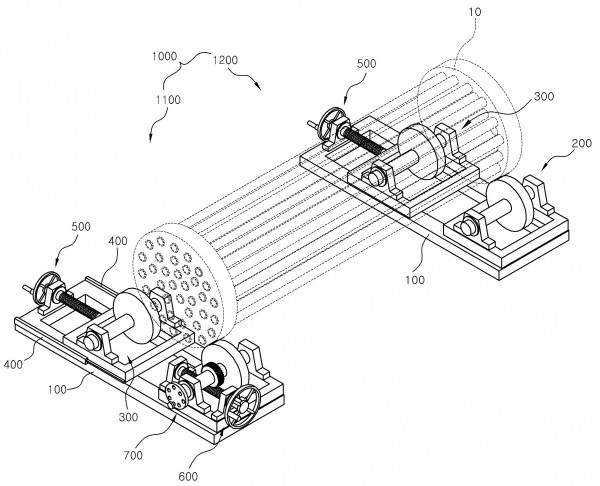

본 발명은 가스히터 번들튜브 회전장치에 관한 것으로, 보다 상세하게는 천연가스의 온도를 높여주기 위해 사용되는 가스히터의 구성요소중 하나인 번들튜브의 점검 및 정비시 번들튜브를 안정적으로 지지하며, 또한 360도 회전시킬 수 있도록 하여 번들튜브의 하단부 정비시 시간을 단축할 수 있으며, 상기 번들튜브가 작업도중 낙하하여 발생하는 설비파손 및 안전사고를 방지할 수 있는 가스히터 번들튜브 회전장치에 관한 것이다.
