초저온 펌프의 축추력 평형시스템 차압보상장치 요약정보 및 구매

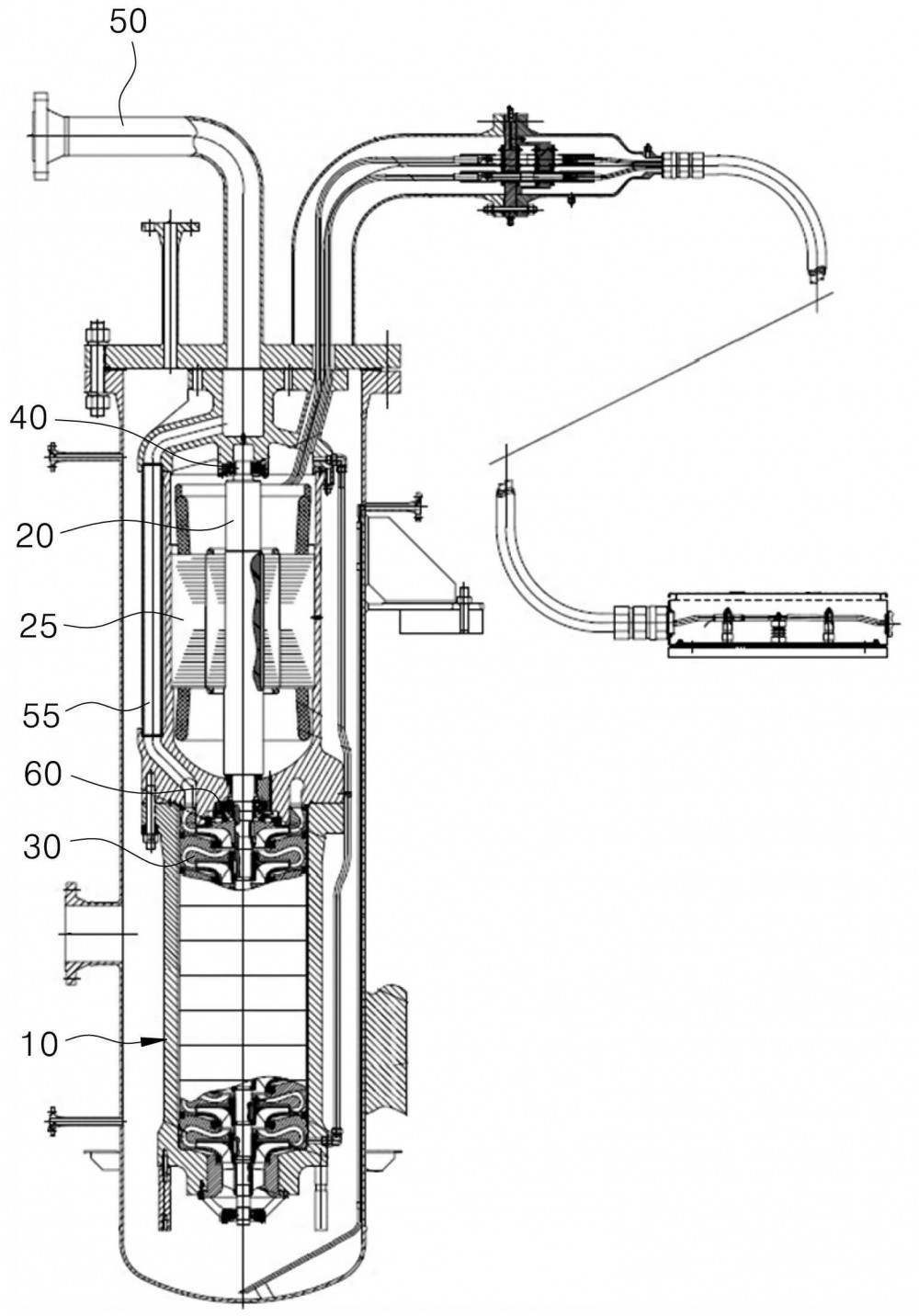

본 발명은 스러스트 챔버 내에 증기가 혼류함에 따라 상향 스러스트 모멘트에 대한 반발력이 상실될 경우, 차압 보상을 위한 볼부재가 먼저 기계적으로 접촉되도록 함으로써, 차압을 통해 챔버 내로 LNG를 공급하게 되고 챔버 내부에 반발력을 제공하여 다시 정상적인 추력 평형 사이클로 전환되어 펌프의 손상을 방지함과 아울러, 챔버를 통한 모터 베어링에 증기가 유입되는 것을 방지하도록 그 구조가 개선된 초저온 펌프의 축추력 평형시스템 차압보상장치에 관한 것이다. 본 발명은 수직형 펌프의 모터축에 결합되어 회전되는 임펠러와, 상기 임펠러의 상측에 마련되고 래비린스 링의 간극을 통해 유체가 공급되는 스러스트 챔버와, 상기 임펠러의 상,하측에 비정상 차압이 발생할 경우 축 계통의 상향 스러스트에 대한 반발력을 보상하는 차압보상장치를 구비하되, 상기 차압보상장치는 상기 임펠러에 형성되어 상기 스러스트 챔버의 내부와 연통되어 LNG가 공급되는 공급유로와, 상기 임펠러의 상,하측 차압에 의해 승강동작되며 하부에 하강동작시 상기 공급유로와 연통되도록 개방되어 상기 스러스트 챔버측으로 LNG를 공급하는 스템과, 상기 스템의 상측에 접촉되어 상기 스템과 연동 승강되는 볼부재와, 상기 임펠러의 상측에 착탈 가능하게 결합되어 상기 볼부재의 상승을 제한하는 커버와, 상기 스템의 하측을 탄성 지지하는 탄성 지지수단으로 구성된다.
