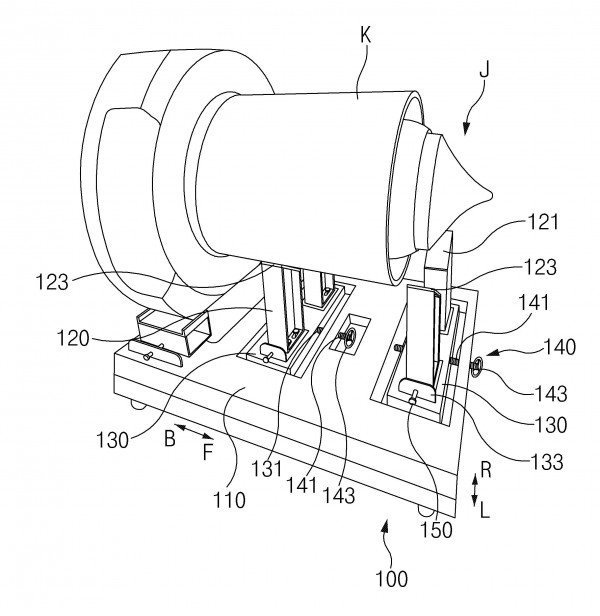

본 발명은 안착대에 관한 것으로서, 보다 자세하게는 다양한 크기를 가지는 대상물에 대하여 공용으로 사용할 수 있는 안착대에 관한 것이다. 본 발명에 따른 안착대는 수평 지지대, 및 수평 지지대에 수직 방향으로 쌍을 이루어 설치되며, 상부에 대상물이 안착되는 수직 지지대를 포함하며, 수직 지지대는 수평 지지대에 대해서 전후 방향 및 좌우 방향으로 이동 가능하게 설치되고, 상부에는 대상물이 안착되는 경사면을 구비한다.

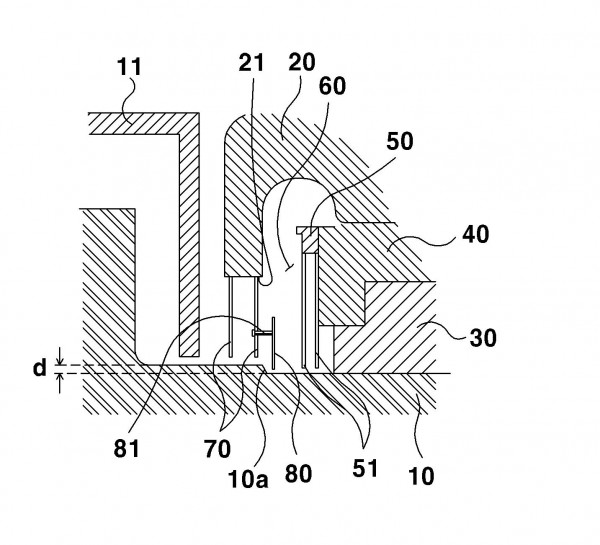

본 발명은 터빈 베어링의 오일챔버 누유 방지장치에 관한 것으로서, 터빈의 구동과정에서 회전체의 베어링 윤활유가 내부 압력으로 인해 비산되어 외부로 누출되는 것을 방지하기 위한 것이다. 이를 실현하기 위한 본 발명은, 터빈 회전체(10)가 관통 설치되며, 양측에는 회전체(10)와 일정 이격간격을 형성하는 입구부(21)가 형성된 베어링 하우징(20)과; 상기 베어링 하우징(20) 내부에 장착되어 베어링(30)을 지지하는 베어링 지지구(40)와; 상기 베어링(30) 부위에 주입된 오일의 누설을 방지하기 위해 베어링 지지구(40) 양측에 구성된 오일챔버(50)와; 상기 오일챔버(50)로 부터 비산된 오일을 회수하기 위한 회수공간(60)과; 상기 베어링 하우징(20)의 입구부(21)에 조립되어져 회전체(10)와의 이격간격을 최소화 함으로 오일의 외부 누출을 방지하는 오일 가이드(70)와; 상기 오일 가이드(70)의 내측면에 연결핀(81)에 의해 연결 구성되어 2중 가이드 기능을 수행하는 보조 가이드(80)를 포함하는 구성을 이루는 것을 특징으로 한다.

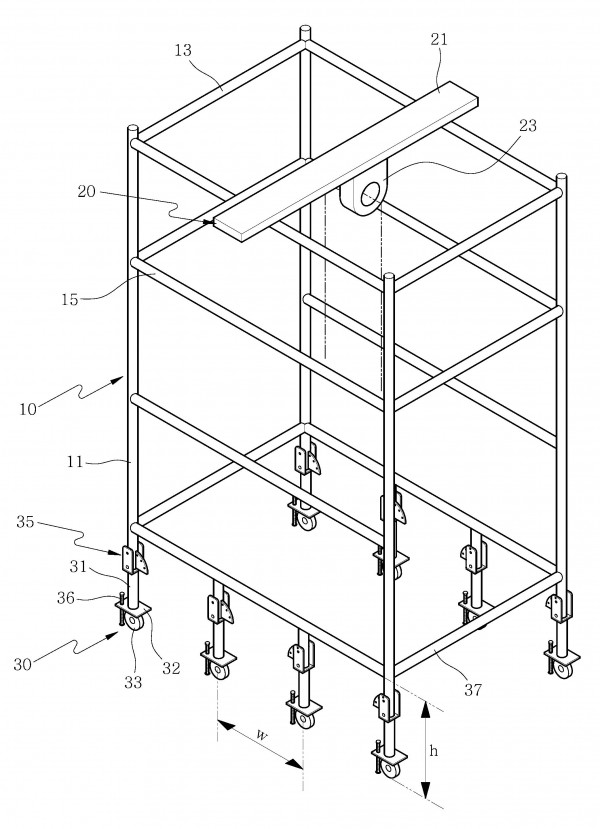

본 발명은 장애물을 수평을 유지한 채로 통과할 수 있는 가변 마디를 갖는 스파이더 리프트 캐리어에 관한 것으로, 복수개의 강성 기둥들과 기둥들의 상부 끝단들을 연결시키는 수평봉과, 상기 강성 기둥들의 하단을 연결시키는 하부 수평바를 포함하는 프레임과, 상기 수평봉 사이를 가로지르며 결합되는 가이드 수단 및 가이드 수단을 따라 이동 가능한 크레인을 포함하는 리프트부와, 상기 프레임의 하중을 지지하며 3열 이상이 구비되는 복수개의 바퀴와, 바퀴를 프레임과 연결시키는 지지바와, 지지바를 상기 프레임에 결합시키는 마디로서 프레임에 대한 지지바의 각도를 가변시키거나 또는 프레임에 대한 지지바의 탈착이 가능하게 형성되는 가변마디, 로 이루어지는 레그부를 포함하여 이루어져, 각종 장애물 때문에 지게차나 크레인이 접근할 수 없는 지역의 중량물의 인양 및 운반이 가능하게 되는 스파이더 리프트 캐리어를 제공하고자 한다.

본 실시예에 따른 전력용 반도체 분리장치는 원통형상의 제 1 몸체와, 상기 제 1 몸체에 수직한 방향으로 고정되는 플레이트 형상의 제 1 지지레버를 포함하는 제 1 지지유닛; 상기 제 1 몸체에 삽입되는 원통형상의 제 2 몸체와, 상기 제 2 몸체에 수직한 방향으로 고정되는 플레이트 형상의 제 2 지지레버를 포함하는 제 2 지지유닛; 상기 제 1 몸체에 삽입 결합되어, 그 단부가 상기 제 2 몸체에 나사 결합되어, 상기 제 1 몸체 내부에 삽입되는 제 2 몸체의 위치를 조절하는 제 1 조절유닛; 상기 제 1 지지레버의 단부에 관통 결합되며, 상기 제 2 지지레버에 나사 체결되어, 상기 나사 체결 정도에 따라 상기 제 1 및 제 2 지지레버의 위치를 조정하는 제 2 조절유닛; 상기 제 1 몸체의 내부 공간에 상기 제 1 및 제 2 몸체 사이에 개재되어, 상기 제 1 몸체에 삽입된 제 2 몸체를 탄력적으로 지지하는 탄성부재;를 포함하며, 상기 제 1 및 제 2 조절유닛의 회전 동작에 연동하여, 상기 제 1 및 제 2 지지레버의 상대 거리가 변경되어, 전력용 반도체의 앞뒤에 개재되는 부품들의 거리를 이격 및 원복시킬 수 있다.

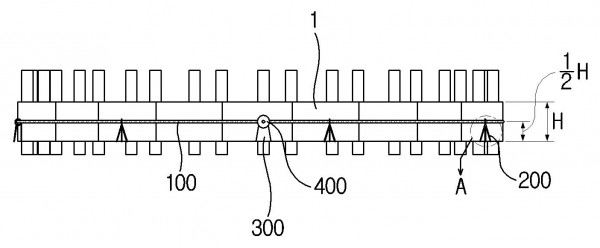

본 실시예에 따른 발전기 가이드 베인 셔터 갭 조절장치는 복수 개가 일정 간격(g)을 가지도록 원주 방향으로 배치되는 가이드 베인; 상기 가이드 베인의 둘레면을 감도록 배치되며, 끝단이 서로 연결되어 장력이 조절 가능한 와이어 로프; 상기 와이어 로프가 상기 가이드 베인의 중심에 배치되도록 설치 위치를 가지드 아는 위치고정 지그; 및 상기 와이어 로프의 양단과 결합되어, 상기 와이어 로프가 상기 가이드 베인에 부가하는 장력을 조절하는 유압장치;를 포함하며, 상기 유압장치는 상기 와이어 로프에 부가되는 장력을 조절할 수 있도록 지름방향으로 출몰하는 실린더부;를 더 포함할 수 있다.

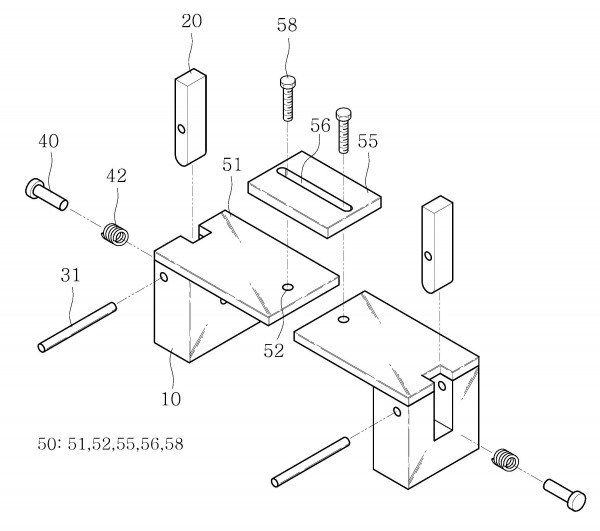

본 발명은 보일러 고압 바이패스 밸브 교정용 도구에 관한 것으로, 밸브의 위치전송기와 스위치의 교정을 위한 보일러 고압 바이패스 밸브 교정용 도구에 관한 것 서로 대향되는 두 프레임과, 상기 프레임 각각에 가변 가능하게 구비되는 레버와, 상기 프레임 각각에 구비되며, 레버의 가변 동작을 직선 동작으로 변환시키는 동력전달부와, 상기 프레임 각각에 구비되며, 동력전달부와 연결되어 직선 방향으로 가변되는 푸시로드와, 상기 두 프레임 사이에 구비되어 두 프레임의 간격을 조절시키는 간격조절부를 포함하며, 상기 두 푸시로드의 직선 가변 방향은 대칭되면서 서로 나란한 것을 특징으로 하여 유압밸브 교정시 인력으로 솔레노이드 슬라이드 스풀(Solenoid Slide Spool)을 밀 필요 없이 간단한 레버의 조작으로 밀 수 있게 되어 정비원의 피로감이 현저하게 경감되고 솔레노이드 밸브의 제어신호 단자 파손에 대한 우려 없이 밸브의 교정이 가능하게 되며 안전사고의 위험이 제거될 수 있는 고압 바이패스 밸브 교정용 도구를 제공하고자 한다.

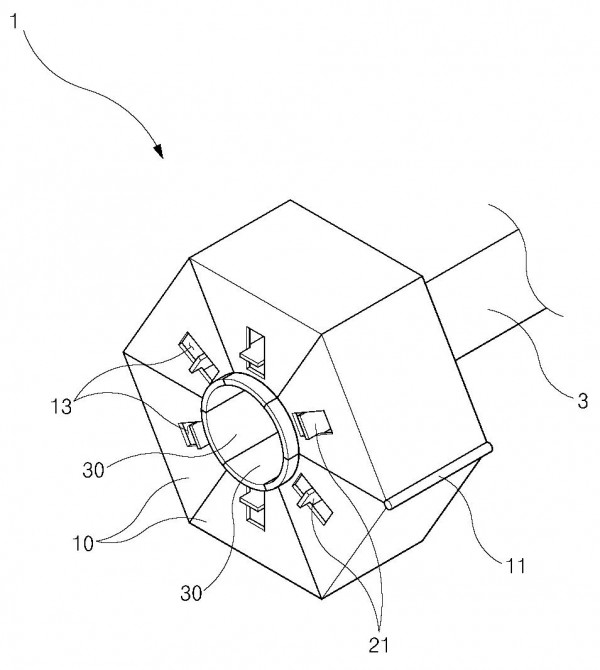

본 발명은 전동 발전기의 점검을 위해 회전자 축으로부터 회전자를 분리시 회전자와 열박음 방식으로 연결된 회전자 축의 외측을 드라이아이스로 안전하고 간편하게 냉각시킬 수 있는 전동 발전기의 회전자 축 냉각기구에 관한 것이다. 본 발명의 바람직한 일 실시예에 따른 전동 발전기의 회전자 축 냉각기구는 상기 회전자 축의 외측에 방사상으로 배치되는 복수개로 마련되며, 복수개는 내측이 원형 형상으로 형성되고 외측이 육각형 형상으로 형성되도록 정렬되는 케이스 본체; 상기 케이스 본체 내에서 드라이 아이스를 안착시키며, 상기 드라이 아이스를 내측으로 가압하여 상기 회전자 축의 외측에 접촉 가능하게 하는 가압부; 및 상기 케이스 본체 내측에서 탈착 가능하게 위치되며 탈거시 상기 드라이 아이스를 상기 회전자 축에 접촉시키는 격벽;을 포함하는 것을 특징으로 한다.

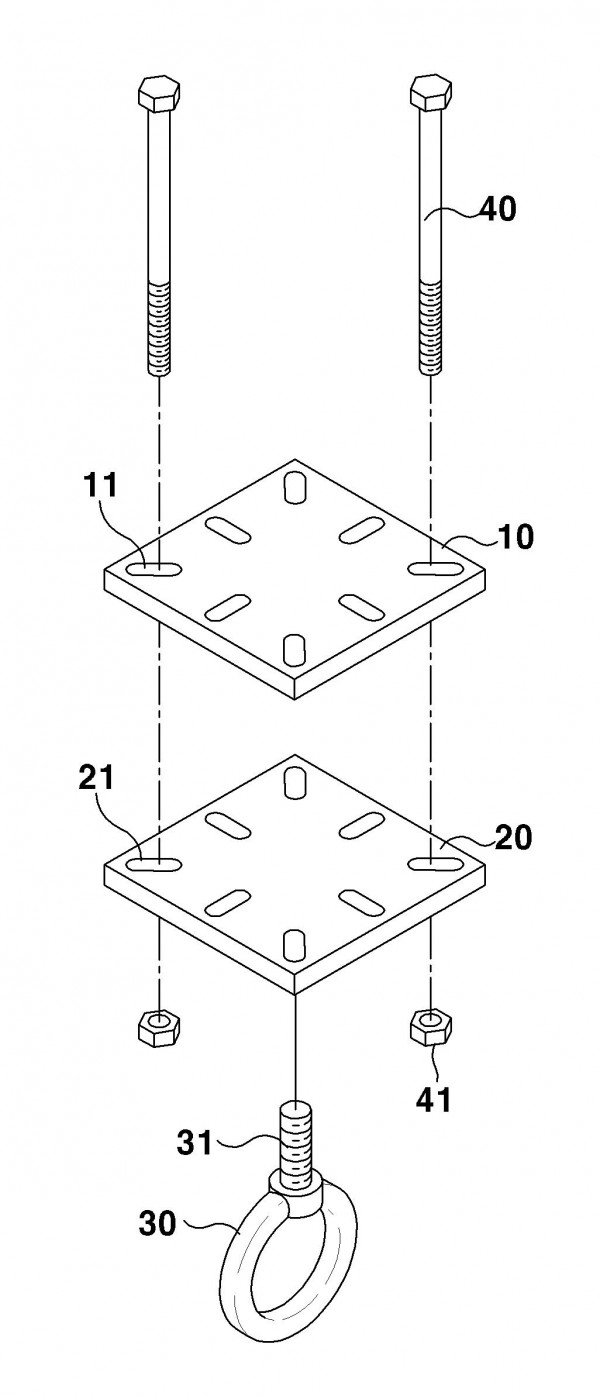

본 발명은 중량물 인양 작업용 러그 조립체에 관한 것으로서, 작업장 상부에 구성된 H빔에 러그 조립체의 설치 및 해체가 용이하게 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 판형태를 이루어 H 빔(100)의 상면에 안착 구비되는 상부플레이트(10)와; 상기 상부플레이트(10)와 쌍을 이루어 H빔(100) 저면에 구비되는 하부플레이트(20)와; 상기 하부플레이트(20)에 연결 구성된 고리부(30)와; 상기 상부플레이트(10)와 하부플레이트(20)를 상호 연결 고정하기 위한 다수의 체결볼트(40)를 포함하는 구성을 이루는 것을 특징으로 한다.

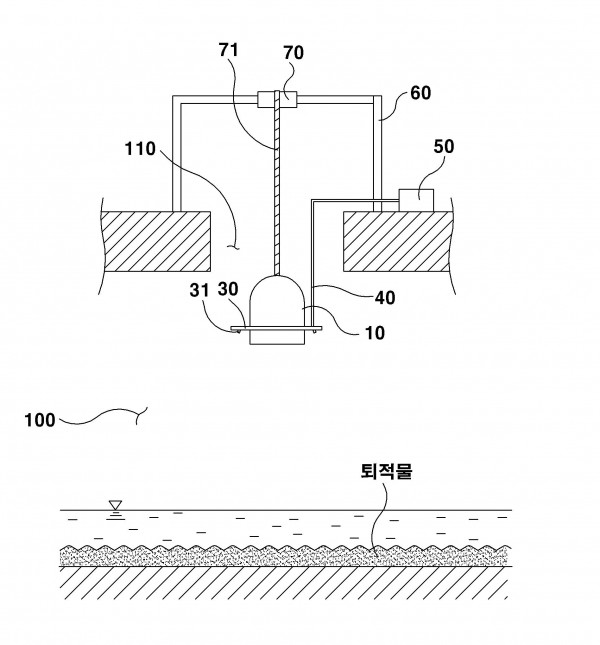

본 발명은 원자력발전소의 취수구 퇴적물 제거장치에 관한 것으로서, 잠수부가 취수구내로 직접 들어가지 않고도 바닥면에 쌓인 갯벌 퇴적물의 제거작업이 용이하게 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 퇴적물의 흡입이 이루어질 수 있도록 일측에 흡입펌프(11)가 장착되어져 있는 흡입헤드(10)와; 상기 흡입헤드(10)의 승하강 이동을 위해 취수구(100) 상부의 설치공(110)에 설치되는 승강수단과; 상기 흡입헤드(10)를 통해 흡입된 퇴적물을 외부로 이송시키기 위해 연결된 이송호스(20)와; 상기 흡입헤드(10) 주변을 감싸는 형태로 구성되며, 고압 공기의 분사를 위한 다수의 분사노즐(31)이 일정 간격으로 구비된 가이드링(30)과; 상기 가이드링(30)의 일측에 연결된 공급호스(40)를 통해 외부 공기를 강제로 공급하는 고압펌프(50)를 포함하는 구성을 이루는 것을 특징으로 한다.

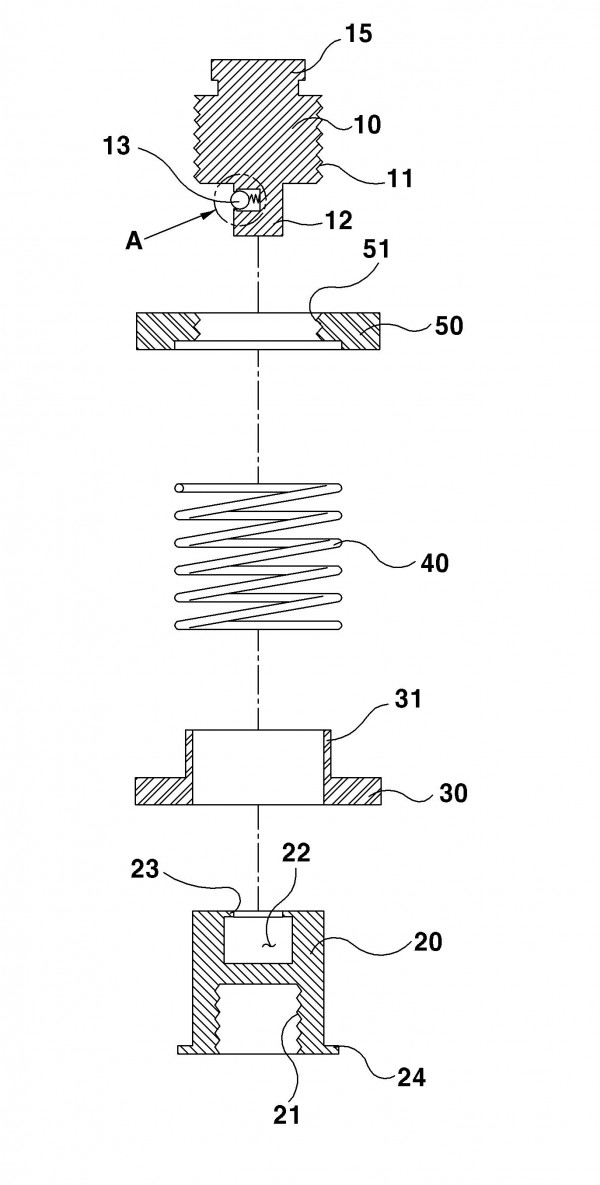

본 고안은 해머렌치 이탈방지 장치에 관한 것으로서, 해머렌치를 이용하여 볼트에 나사체결된 고정너트를 조이거나 푸는 작업 과정에서 렌치 이탈이 방지되도록 하기 위한 것이다. 이를 실현하기 위한 본 고안은, 외주면에 나사산(11)이 형성되고, 하부에는 체결돌부(12)가 돌출 구성된 상부본체(10)와; 상기 상부본체(10)의 하부에 결합되되, 체결돌부(12)의 체결이 이루어지는 체결홈(22)이 상면에 형성되고, 하부에는 스터드볼트(100)의 상단부에 나사체결이 가능하도록 나사홈(21)이 형성된 하부본체(20)와; 상기 하부본체(20)의 둘레에 끼워져서 해머렌치(200)의 이탈을 방지하도록 지지하는 렌치 지지링(30)과; 상기 렌치 지지링(30)을 일정 탄성력으로 가압하는 탄성스프링(40)과; 상기 탄성스프링(40)의 탄성 가압력 조절을 위해 상부본체(10)에 나사체결이 이루어지는 탄성 조절링(50)을 포함하는 구성을 이루는 것을 특징으로 한다.

본 발명은 수직형 모터의 로터 분해용 방향 전환장치에 관한 것으로서, 1대의 크래인 만으로 로터의 분해 및 방향 전환 작업이 가능하도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 하부지지대(11)의 상부에 상부지지대(12)가 회동축(11a)에 의해 회동 가능하게 연결 구성되고; 상기 하부지지대(11)는 본체부(10)에 결합 지지되며; 상기 상부지지대(12)의 상부에는 샤프트축 결합부(13)가 결합 구성되고; 상기 샤프트축 결합부(13)에는 수직형 모터에서 인출된 로터(1)의 샤프트축(1a)이 수직방향으로 삽입 결합되어질 수 있도록 삽입홈(13a)이 형성되며; 상기 샤프트축 결합부(13)에 결합된 로터(1)가 수평상태로 눕혀졌을 때 로터(1)의 안착을 위한 이동대차(20)가 구성된 것을 특징으로 한다.

본 고안은 가스켓 분리장치에 관한 것으로서, 밸브로부터 관통공이 형성되는 가스켓을 분리시키기 위한 장치에 있어서, 상기 가스켓에 고정되며, 나사홀이 형성되는 고정부; 단부가 관통공을 통과하여 상기 밸브와 접촉한 상태에서, 상기 나사홀과 결합됨으로써 상기 가스켓을 상기 밸브로부터 멀어지는 방향으로 이탈시키는 이탈유도부재;를 포함하는 것을 특징으로 한다. 이에 의하여, 가스켓을 타격하지 않음으로써 손상 및 파손을 방지하고, 외형을 유지한 상태에서 가스켓을 밸브로부터 분리시킬 수 있는 가스켓 분리장치가 제공된다.

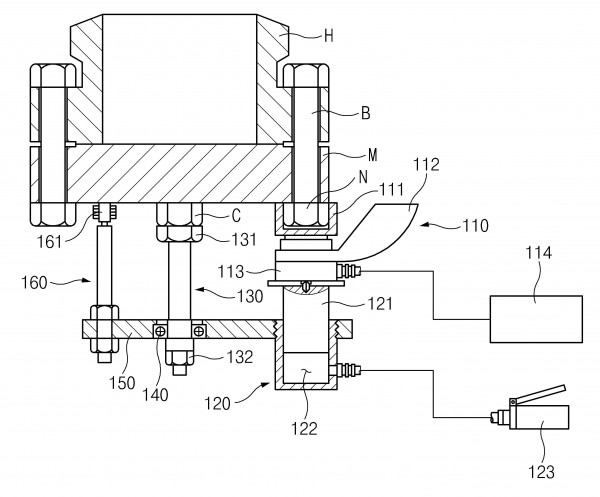

본 발명은 열교환기와 맨웨이 커버를 결합하는 열교환기 맨웨이 너트를 체결하는 유압렌치와, 상기 유압렌치를 상하로 이동시키는 상하 이동부와, 상기 맨웨이 커버의 하부 방향으로 배치되며 상기 맨웨이 커버와 결합하는 중심축 및, 상기 중심축과 상기 상하 이동부를 연결하며 상기 중심축에 회전가능하게 결합하는 연결플레이트를 포함하는 열교환기 맨웨이 너트 조임용 회전식 유압렌치 지지장치에 관한 것이다. 본 발명이 일 실시예에 의하면, 대용량의 유압렌치를 열교환기 맨웨이 너트에 사용자가 수동으로 삽입하지 않고 유압장치를 이용하여 삽입할 수 있어 안전사고 문제를 최소화시킬 수 있다.

본 발명은 원자력 발전소 원자로의 단기적 출력제어를 위하여 사용되는 중성자 흡수물질인 제어봉 집합체(CEA: Control Element Assembly)의 교체시 수중에서 제어봉을 절단하기 위한 장치에 관한 것이다. 본 발명은 제어봉을 절단하기 위하여 프레임 내부에 유압실린더에 의하여 왕복 작동하는 절단날과 상기 절단날을 감싸면서 제어봉을 수용할 수 있게 프레임의 전방 위치에 설치되는 제어봉 홀더를 포함하여 구성되는 절단공구와; 상기 절단공구의 프레임 상부에 길게 고정 설치되고 상기 절단공구를 인양하기 위하여 설치되는 인양로드와; 상기 인양로드와 결합하여 상기 절단공구를 절단하고자 하는 제어봉의 위치까지 인양하기 위한 별도의 인양기구와; 그리고 상기 절단공구의 유압실린더와 길게 연장되는 유압호스에 의하여 연결되는 유압펌프와 유압실린더와 함께 절단날의 작동을 제어하는 제어기를 포함하는 컨트롤박스를; 포함하여 구성이 이루어지는 원자로 제어봉 집합체의 제어봉 절단장치를 제공한다.

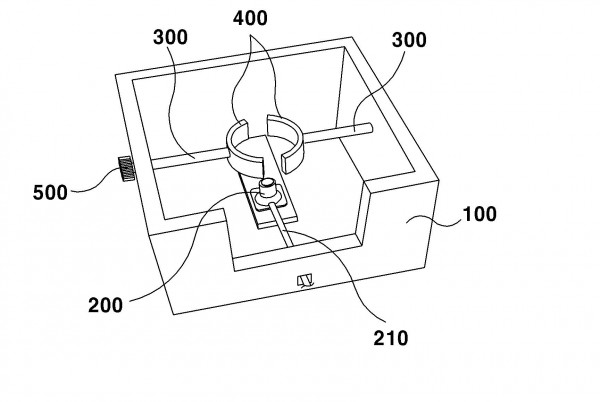

본 발명은 베어링 교체작업용 전동기 회전자 지지장치에 관한 것으로서, 전동기에서 인출된 회전자로 부터 베어링을 분해 또는 조립하는 과정에서 회전자의 수직방향 지지가 용이하게 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명 지지장치는, 사각형상을 이루는 메인함체(100)와; 상기 메인함체(100)의 바닥면에 구성되어 회전자(10)의 회전자축(12)을 일정 높이로 지지하는 유압잭(200)과; 상기 메인함체(100)의 양측벽에 대칭 형태로 관통 구비되는 가이드봉(300)과; 상기 가이드봉(300)의 내측 단부에 구성되어 회전자본체(11)를 지지하도록 반원형상을 이루는 본체 지지구(400)와; 상기 가이드봉(300)의 외측 단부에 구성되어 본체 지지구(400)의 수평방향 이동을 조절하는 손잡이부(500)를 포함하는 구성을 이루는 것을 특징으로 한다.
