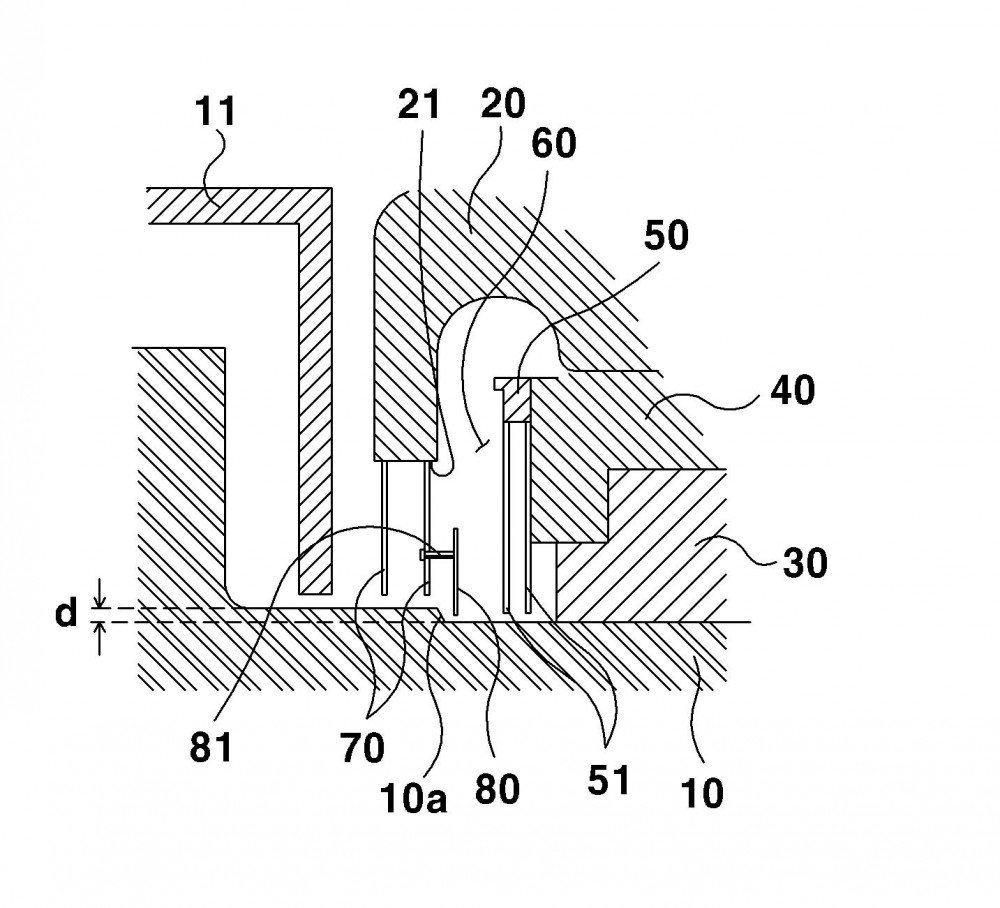

본 발명은 터빈 베어링의 오일챔버 누유 방지장치에 관한 것으로서, 터빈의 구동과정에서 회전체의 베어링 윤활유가 내부 압력으로 인해 비산되어 외부로 누출되는 것을 방지하기 위한 것이다. 이를 실현하기 위한 본 발명은, 터빈 회전체(10)가 관통 설치되며, 양측에는 회전체(10)와 일정 이격간격을 형성하는 입구부(21)가 형성된 베어링 하우징(20)과; 상기 베어링 하우징(20) 내부에 장착되어 베어링(30)을 지지하는 베어링 지지구(40)와; 상기 베어링(30) 부위에 주입된 오일의 누설을 방지하기 위해 베어링 지지구(40) 양측에 구성된 오일챔버(50)와; 상기 오일챔버(50)로 부터 비산된 오일을 회수하기 위한 회수공간(60)과; 상기 베어링 하우징(20)의 입구부(21)에 조립되어져 회전체(10)와의 이격간격을 최소화 함으로 오일의 외부 누출을 방지하는 오일 가이드(70)와; 상기 오일 가이드(70)의 내측면에 연결핀(81)에 의해 연결 구성되어 2중 가이드 기능을 수행하는 보조 가이드(80)를 포함하는 구성을 이루는 것을 특징으로 한다.
