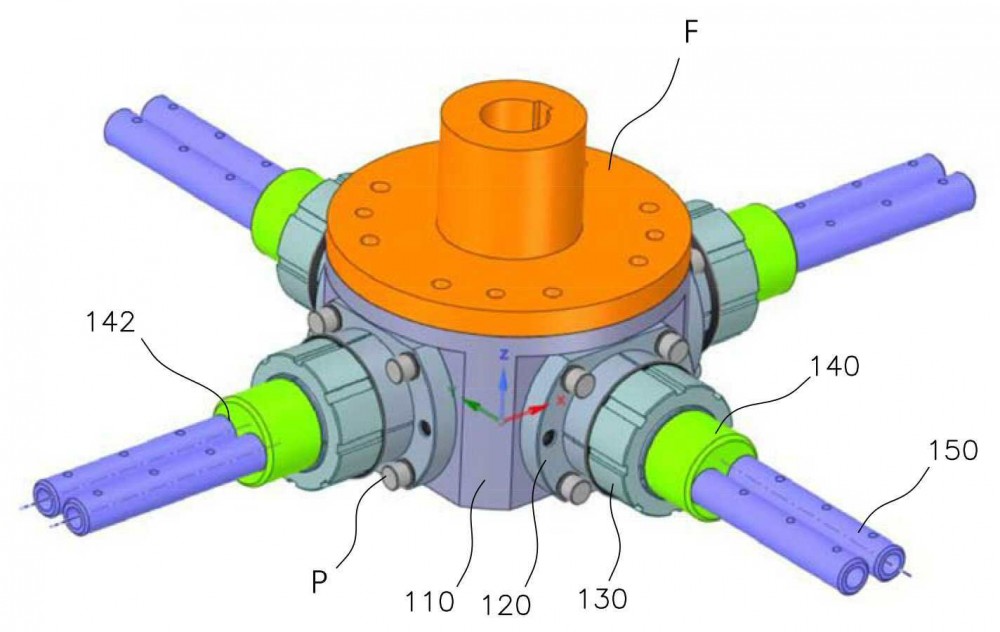

본 발명은 냉각탑에 적용되는 냉각팬 장치에 관한 것으로, 냉각탑에 내부에 설치되어 구동모터의 구동력에 의해 회전되는 냉각팬 장치에 있어서, 상기 구동모터와 연결되어 회전되는 허브바디, 상기 허브바디의 외측면에 방사형으로 체결되며, 전단에 관통홀이 형성된 복수 개의 홀더, 상기 홀더의 관통홀에 끼움 장착되며, 원통형상으로 형성되되 길이방향으로 삽입홀이 관통 형성된 조인트, 상기 홀더의 외주연에 장착되어 조인트를 압박 고정하는 너트, 상기 조인트의 삽입홀에 삽입되는 픽스바 및 상기 픽스바에 고정되는 날개부를 포함하는 것으로, 본 발명은 로터와 날개부를 연결하기 위해 중공체형상의 픽스바를 사용함으로써 기존의 중실축에 비해 무게를 저감시키고, 하나의 날개부가 두 개의 픽스바에 의해 지지되도록 하여 날개부와 픽스바의 연결부를 보강하는 현저한 효과가 있다.
