스위칭 전력 손실을 개선한 DC-DC컨버터 및 그 제어 방법 요약정보 및 구매

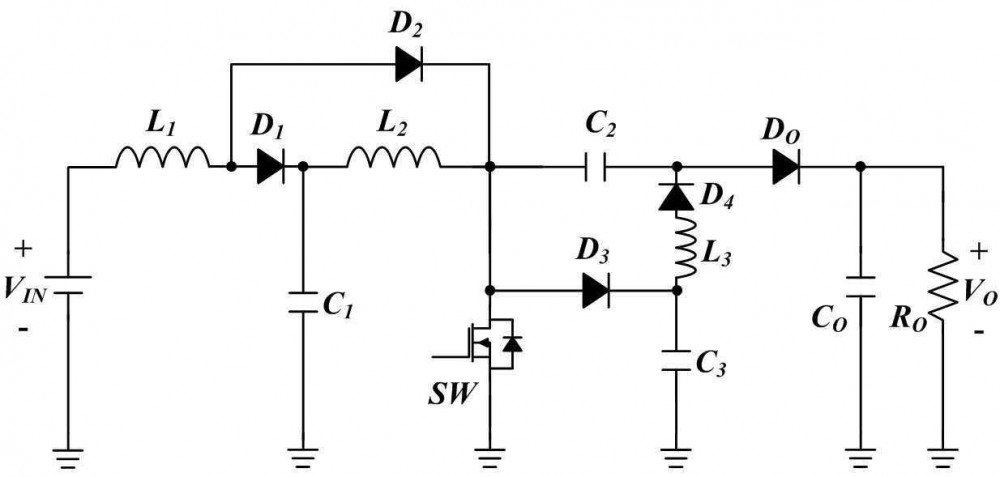

본 발명에 따른 외부로부터 공급된 제1직류전원을 제2직류전원으로 생성 출력하기 위한 스위칭 동작을 수행하는 컨버터에 있어서, 모스펫(SW), 출력단 커패시터(CO), 제1커패시터(C1), 출력단 저항(RO), 출력단 다이오드(DO), 제1다이오드(D1), 제2다이오드(D2), 제1인덕터(L1) 및 제2인덕터(L2)로 구성된 2차 승압형 컨버터(100); 제2커패시터(C2), 제3커패시터(C3), 제3다이오드(D3), 제4다이오드(D4)로 구성된 차지 펌프 회로(200) 및 상기 차지 펌프 회로(200)의 차지 펌핑 경로에 직렬 연결된 제3인덕터(L3)를 포함하는 것을 특징으로 한다. 또한, 스위칭 전력 손실을 개선한 DC-DC컨버터의 제어 방법은, 2차 승압형 컨버터에 제2커패시터(C2), 제3커패시터(C3)와 제3다이오드(D3), 제4다이오드(D4)를 추가로 포함하여 구성되는 컨버터의 스위칭 손실 개선 방법으로, 모스펫(SW), 제4다이오드(D4)가 turn-on 되고, 제1다이오드(D1), 제3다이오드(D3) 및 출력단 다이오드(DO)가 turn-off 되어 차지 펌프가 진행되는 Mode 1 단계(S100) 및 모스펫(SW), 제2다이오드(D2), 제4다이오드(D4)가 turn-off되고, 제1다이오드(D1), 제3다이오드(D3)가 turn-on 되어 제1커패시터(C1)에 걸리는 전압(VC1)과 출력단 저항(RO)에 걸리는 전압(VO)으로 에너지를 전달하는 Mode 2 단계(S200)를 포함하는 것을 특징으로 한다.
