원통형 전선릴의 가이드 장치 요약정보 및 구매

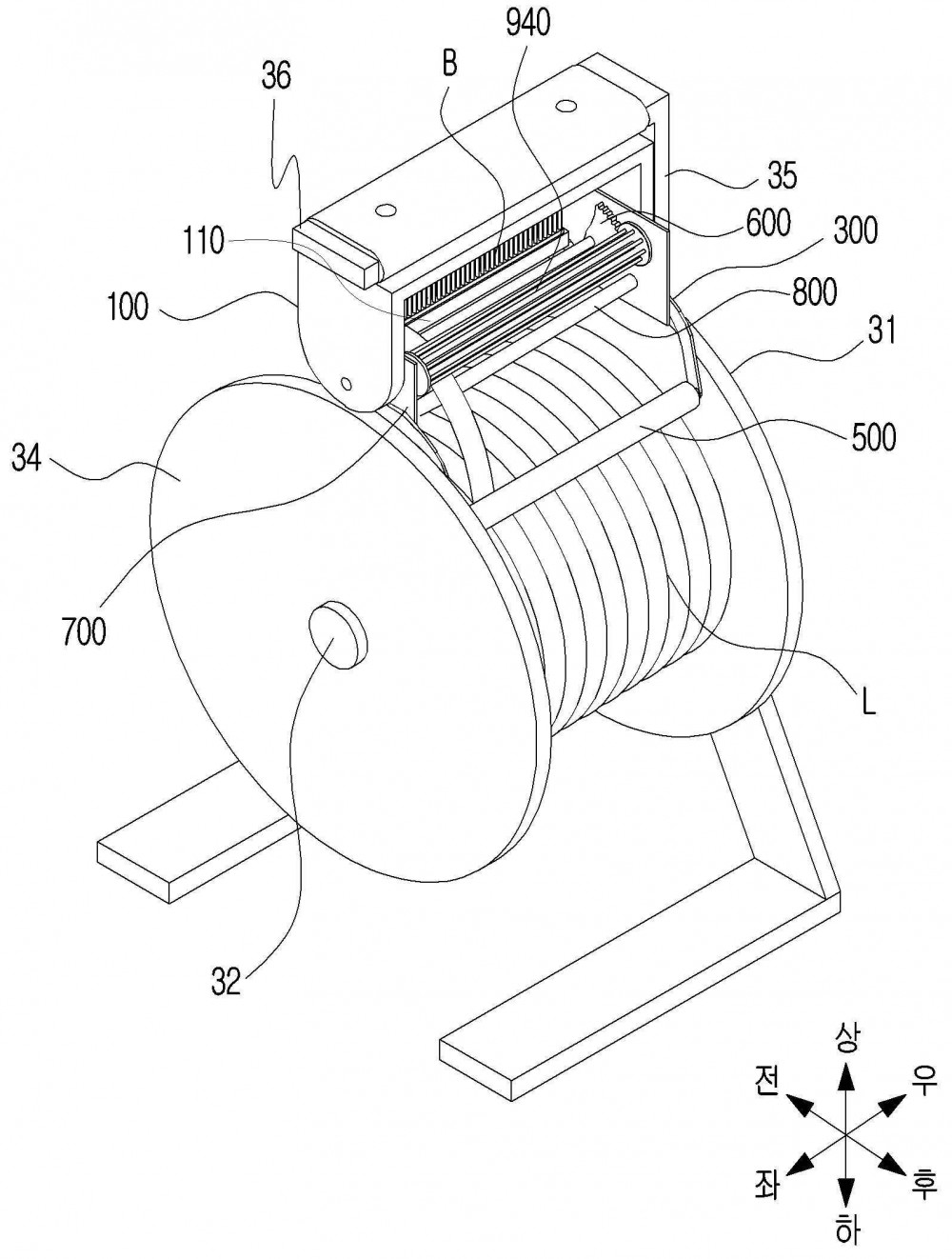

본 발명은 원통형 전선릴의 가이드 장치에 관한 것이다. 본 발명의 원통형 전선릴의 가이드 장치는 손잡이에 상면이 고정된 베이스브라켓; 베이스브라켓에 결합되는 프레스롤러 회전축; 프레스롤러 회전축에 결합되는 한 쌍의 로드; 프레스롤러 회전축에 설치되는 탄성스프링; 로드에 결합되는 프레스롤러; 로드에 고정결합되는 한 쌍의 부채형기어; 베이스브라켓에 각각 결합되는 한 쌍의 연장판; 연장판에 설치되는 베이스롤러; 및 복수개의 가이드롤러들이 구비되어 베이스롤러와 함께 전선의 권취를 가이드하는 권취가이드부;를 포함한다. 그리고, 베이스브라켓의 전방측에 설치되며, 전선에 묻은 이물질을 제거하는 브러쉬를 더 포함한다. 따라서, 프레스롤러를 통해 드럼에 권취된 전선을 드럼측으로 가압하여, 전선이 임의로 풀리는 것을 방지하고, 전선을 드럼에 권취할 때 베이스롤러 및 권취가이드부를 통해 전선의 권취를 가이드하여 전선을 일정하게 드럼에 감아 정리함으로써 작업시간을 단축시켜 작업성을 향상시킬 수 있으며, 브러쉬를 통해 전선에 부착되는 이물질을 제거하여 전선 피복 손상이나 사용자의 부상을 방지할 수 있다.
