지역난방수를 이용하는 열병합발전용 콘덴싱 보일러 요약정보 및 구매

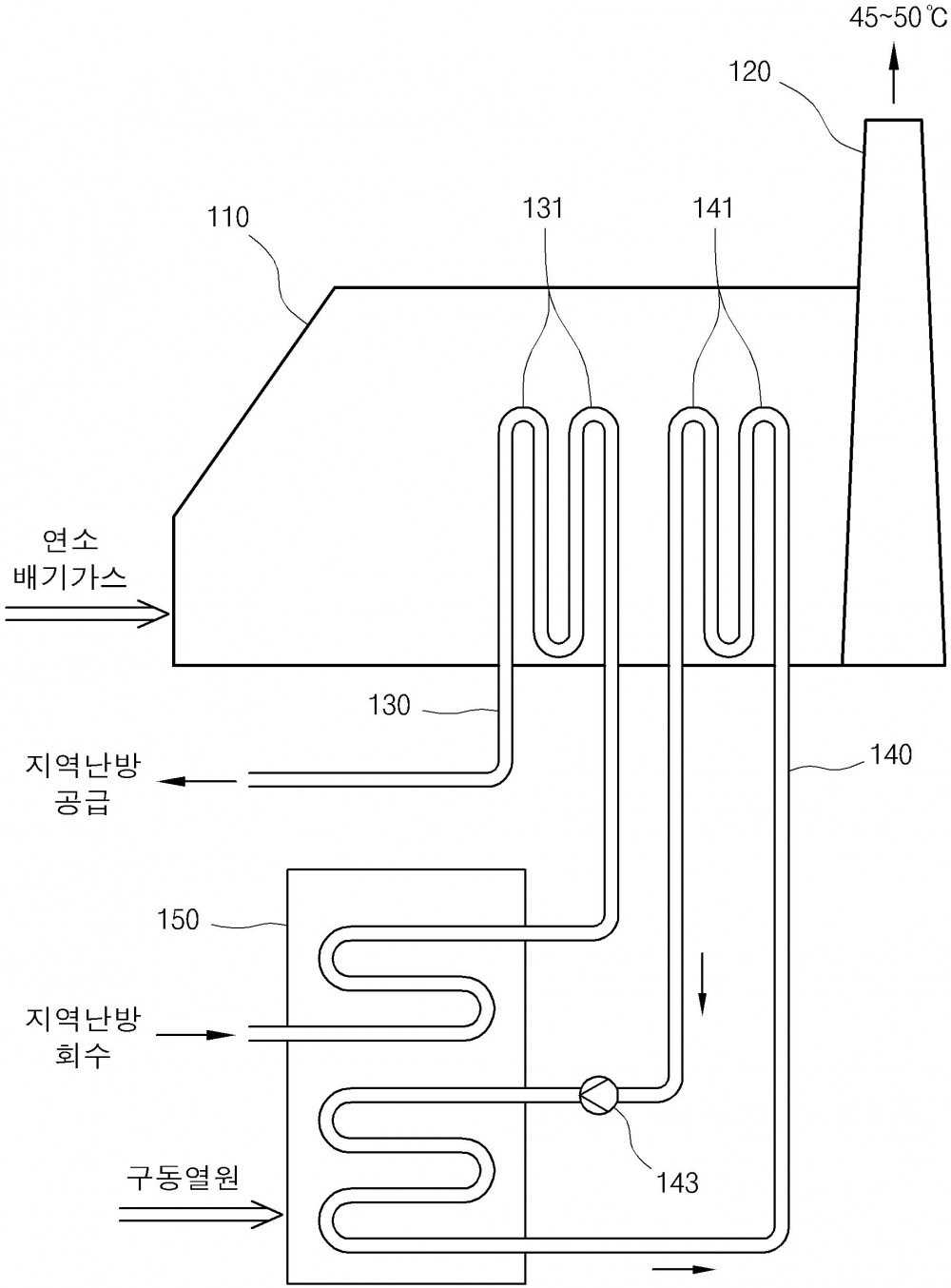

본 발명은 지역난방수를 이용하는 열병합발전용 콘덴싱 보일러에 관한 것으로써, 특히 가스터빈에서 발생되는 고온의 연소 배기가스를 이용하여 증기를 생산한 후 온도가 낮아진 연소 배기가스를 배출하는 배열회수 보일러와; 상기 배열회수 보일러로부터 배출되는 연소 배기가스를 대기로 방출하는 연돌과; 상기 배열회수 보일러의 후단부에 코일이 설치되고, 지역 열공급 후 회수되는 지역 난방수가 유입되고, 유입된 지역 난방수를 연소 배기가스의 여열로 가열하여 배출하는 DH 이코너마이저와; 상기 DH 이코너마이저의 코일 후단부에 콘덴싱 코일이 설치되고, 내부에 냉수가 순환되도록 폐회로를 구성하는 콘덴싱 DH 이코너마이저; 및 지역난방수, 상기 배열회수 보일러에서 생산되는 증기, 발전소에서 생산되는 전기중 어느 하나의 구동 열원에 의해 동작되어 상기 콘덴싱 DH 이코너마이저의 냉수를 냉각시켜 연소 배기가스의 여열을 회수하고, 회수된 여열을 이용하여 상기 DH 이코너마이저로 유입된 지역 난방수를 가열시켜 상기 DH 이코너마이저로 배출하는 히트펌프로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 배열회수 보일러의 DH 이코너마이저 후단부에 콘덴싱 DH 이코너마이저를 설치하고, 히트펌프에서 냉각된 냉수를 순환시켜 연소 배기가스에 포함된 습분을 응축시켜 잠열까지 회수함으로써 연소 배기가스에 포함된 여열을 적극 회수하여 에너지를 절약할 수 있고, 또한, 지역난방수를 콘덴싱 DH 이코너마이저에서 회수한 여열을 이용하여 히트펌프에서 1차 가열하여 DH 이코너마이저에 공급함으로써 저온부식을 방지하여 DH 이코너마이저의 수명을 연장할 수 있다.
