ＩＥＥＥ Ｃ37. 94 기반 계통보호 전송 시스템 요약정보 및 구매

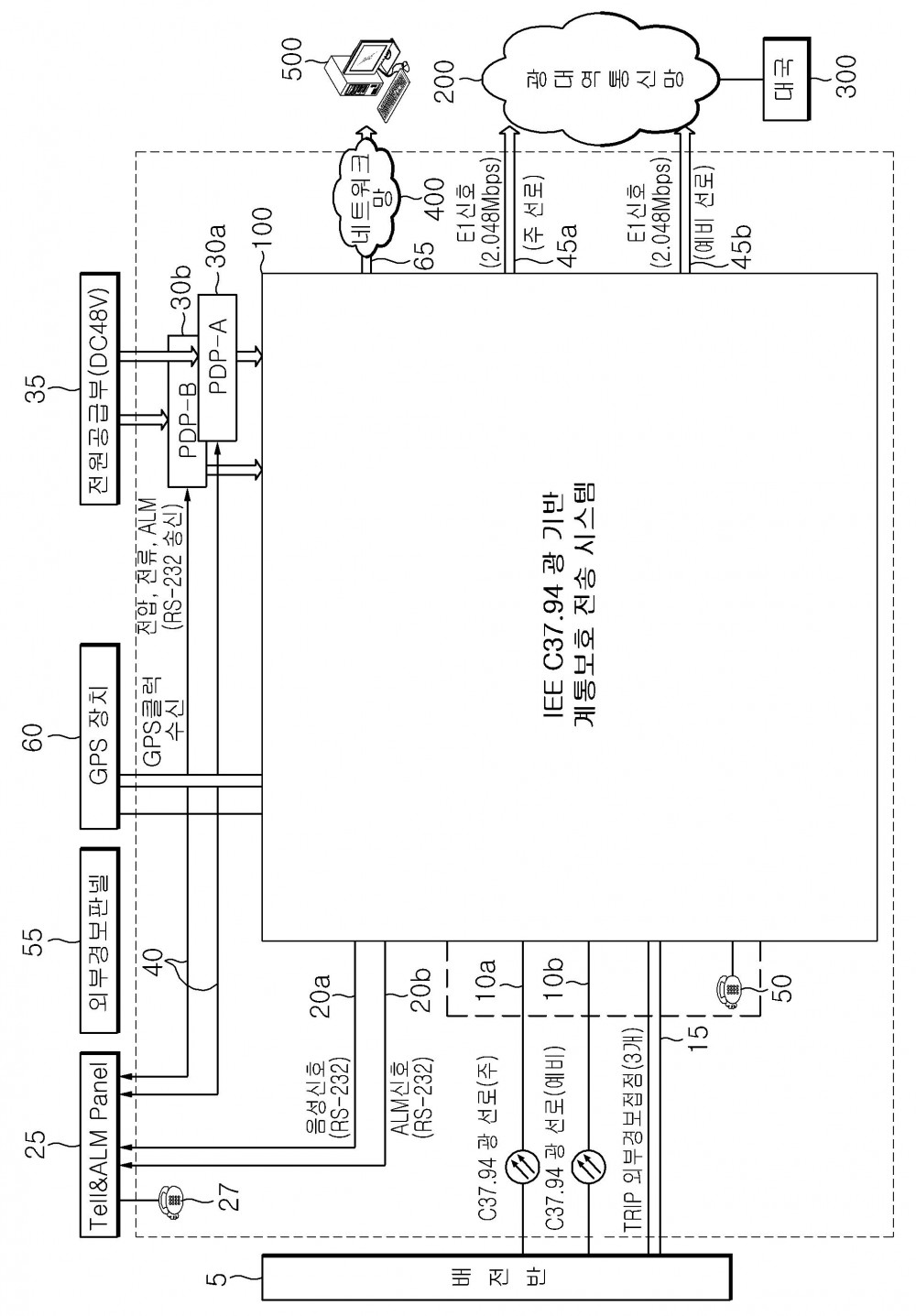

본 발명은 스마트그리드 인프라 구축을 위한 국제표준 디지털 변전소 자동화 계획에 따라 모든 전송매체를 광케이블로 적용하여 디지털 신호를 전송하도록 됨에 따라 154kV 및 345kV T/L의 지락, 단선 시 고장파급을 방지하기 위한 IEEE C37.94 광 기반 계통보호 전송 시스템(PITR)이 제시된다. 제시된 IEEE C37.94 광 기반 계통보호 전송 시스템은 LAN 선로 및 RS-232C 선로를 통해 EMS 기능을 제공하고, Master 모드 및 Slave 모드를 포함하는 운영상태를 감시하고, 계통보호 전송 시스템 자체 운영상태 및 대국 계통보호 전송 시스템의 운영상태를 감시하는 주 운영 유니트(MOU); 시스템 기준 클럭을 발생하고 외부 및 수신 종속 클럭을 처리하는 클럭 유니트(CKU); E1 데이터 송수신하고, 보호배전반 신호를 채널에 실어서 초고속통신망을 통하여 대국에 전송하는 인터페이스 유니트(EIU); 대국간 시험을 할 때 사용할 수 있도록 직통전화 기능을 수행하는 가입자 트렁크 유니트(STU); 배전반과 송전선로 보호 정보를 인터페이스하고 CKU와 EIU를 통해 대국으로 전송하는 C37.94 인터페이스 유니트(CIU); 및 송전선로의 Trip 발생 여부를 상시 감시하고, 대국 측 통신 상태를 모니터링하는 C37.94 모니터링 유니트(CMU)를 포함한다.
