절연로드 부착금구 접합장치 요약정보 및 구매

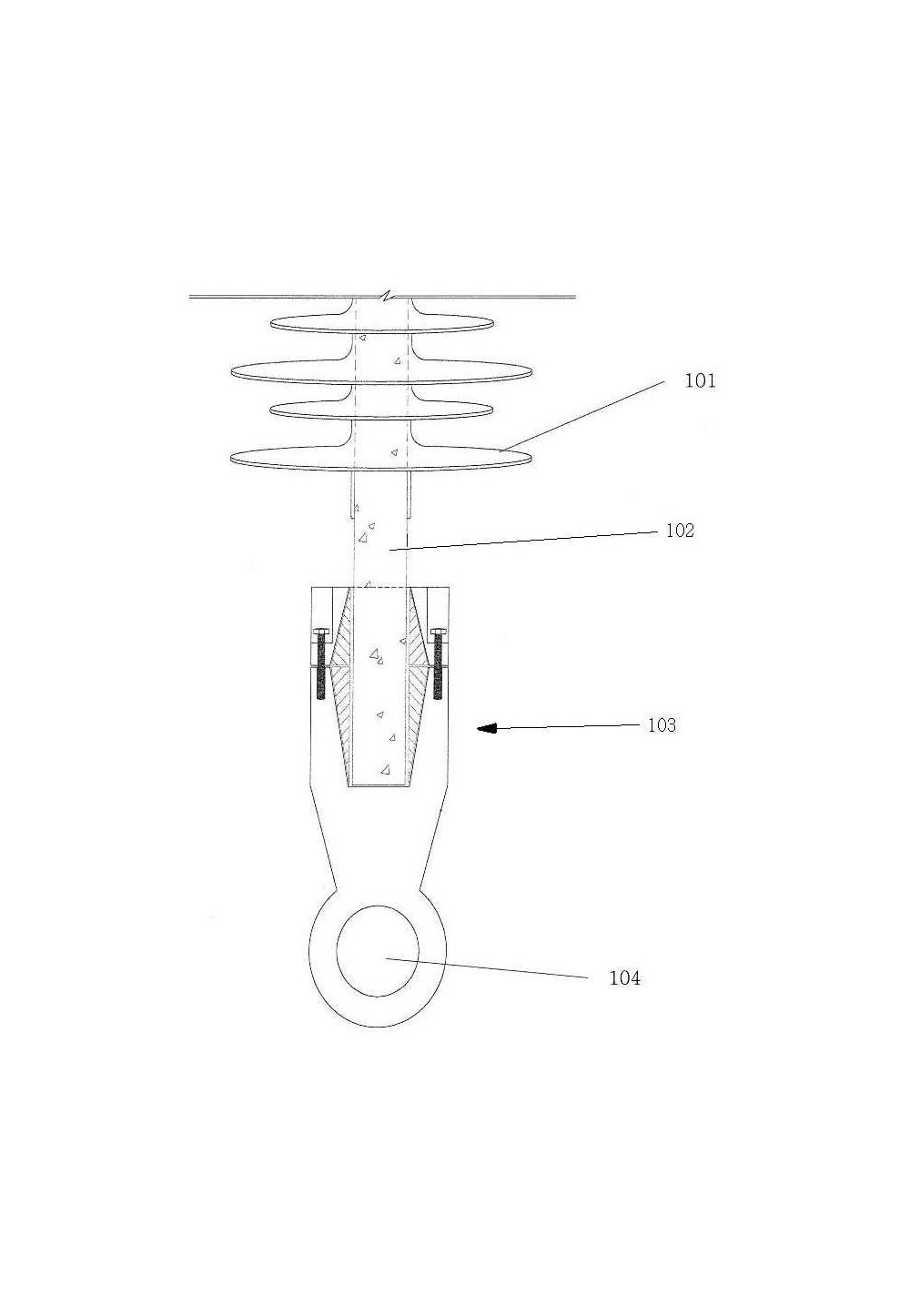

본원발명의 송전철탑의 절연로드에 부착되는 부착금구에 관한 것으로, 상기 부착금구는, 상기 절연로드에 연접하는 인장형끼움재와, 상기 인장형끼움재의 외측에 부착되는 애자측플랜지를 포함하여 형성되되, 수직으로 대칭되는 두 개의 부분으로 구성되는 상부 부착금구; 및 상기 절연로드에 연접하는 압축형끼움재와, 상기 압축형끼움재의 외측에 부착되는 접합부플랜지를 포함하여 형성되되, 수직으로 대칭되는 두 개의 부분으로 구성되는 하부 부착금구;를 포함하여 형성되는 것을 특징으로 한다. 또한 본 발명에 따른 부착금구 접합장치는 상기 애자측플랜지와 접합부플랜지에는 접합홀이 형성되고, 상기 애자측플랜지와 접합부플랜지와의 상하접합은 상기 접합홀을 통하여 접합볼트를 통하여 접합되는 것을 특징으로 하며, 상기 애자측플랜지와 접합부플랜지 각각의 좌우접합은 좌우플랜지접합장치를 통하여 접합되는 것을 특징으로 한다.
