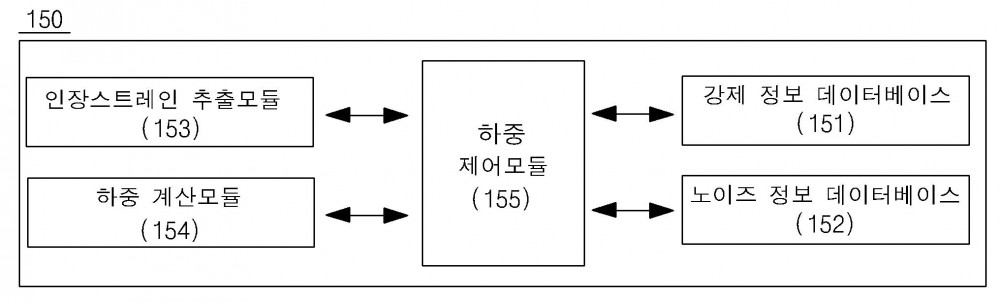

발전소나 석유 화학 플랜트 등에 설치된 배관에 대해 배관에 영향을 주는 응역 및 하중을 정밀하게 측정하여 배관의 안정성을 향상시키고, 측정 비용을 절감하는 배관의 하중 계측 방법 및 시스템이 개시된다. 본 발명에 따르면, 자성을 갖는 강재의 종류에 따라 인장스트레인 값과 노이즈 값을 측정하여, 실험에 의해 상호 관계를 매칭시켜 저장하는 강재 정보 데이터베이스, 배관과 배관 지지장치의 사이에 형성된 강체 지지봉에 센서가 설치될 경우, 상기 센서에 의해 측정된 노이즈 정보를 제공받아 저장하는 노이즈 정보 데이터베이스, 상기 노이즈 정보 데이터베이스에 저장된 노이즈 정보에 대응한 노이즈 값을 상기 강재 정보 데이터베이스에서 찾아내어 상기 노이즈 값에 대응하는 인장스트레인 값을 획득하는 인장스트레인 정보 추출모듈, 및 상기 인장스트레인 정보 추출모듈에서 획득한 인장스트레인 값을 상기 강재 물성에 따라 응력값으로 변환한 후, 단면적을 곱하여 상기 배관의 하중을 계산하는 하중 계산모듈을 포함하는 하중 계측 시스템이 제공된다.
