고압 전력선 통신용 신호 전달장치 요약정보 및 구매

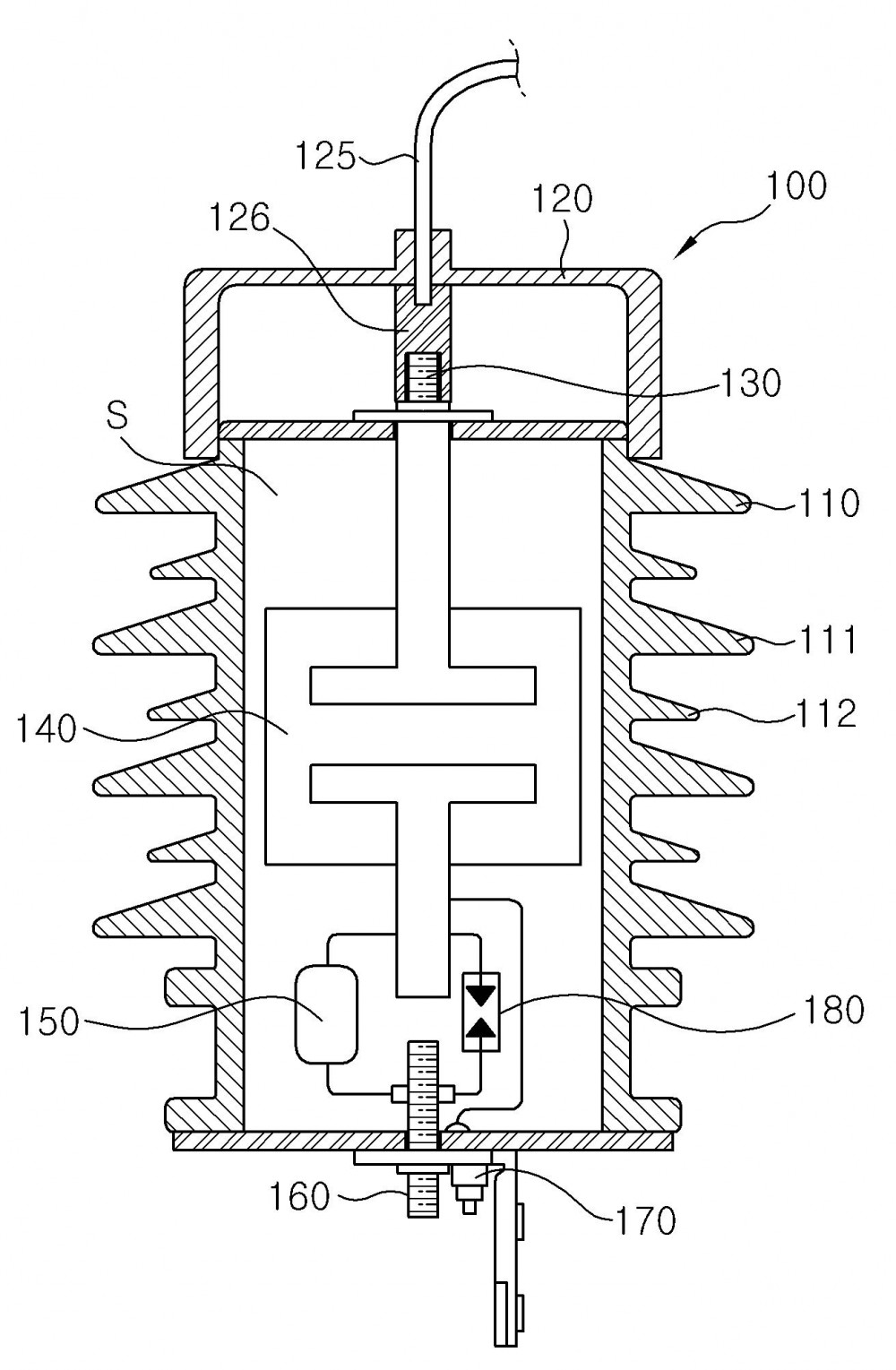

본 발명은 고압 전력선 통신용 신호 전달장치에 관한 것이다. 구체적으로는 내부에 공간이 형성된 하우징(110)과, 상기 하우징의 일측에 착탈가능케 결합되며 고압 리드선과 일체로 형성되어 외물과의 접촉으로 인한 지락고장을 방지하는 절연커버(120)와, 상기 하우징의 일측에 설치되어 상기 절연커버의 결합에 따라 상기 고압리드선과 연결되는 고압단자(130)와, 상기 하우징의 내부에 설치되되 상기 고압단자의 타측에 연결되며 고전압 방전현상을 방지하도록 하우징 내면과 밀착처리된 커패시터(140)와, 상기 커패시터와 접속되어 상기 하우징의 내부에 설치된 드레인 코일(150)과, 상기 하우징의 타측에 설치되되 상기 드레인 코일과 연결되어 접지되는 접지단자(160)와, 상기 커패시터와 상기 드레인 코일 사이에 연결되어 통신신호를 외부에 연결하는 통신단자(170)로 이루어진다. 이러한 구성에 의하면, 고전압 방전현상과 고압측의 지락고장을 방지하며 고압선에 고압단자의 접속을 용이하게 하며, 전력선에 발생하는 서지에 의한 기기의 소손을 방지하는 효과가 있다.
