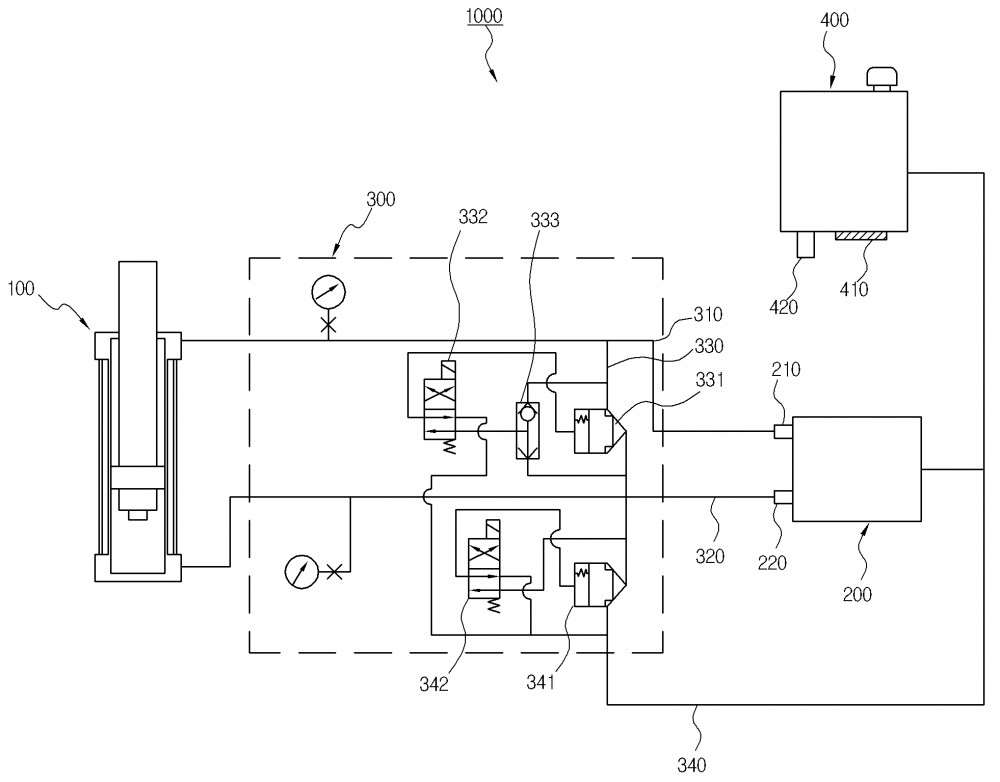

본 발명은 혼합역지변 유압제어시스템에 관한 것으로서, 더욱 상세하게는 펌프의 토출측에 구비되는 혼합역지변을 효율적으로 제어할 수 있으며 소형화가 가능한 혼합역지변 유압제어시스템에 관한 것이다. 본 발명의 혼합역지변 유압제어시스템(1000)은 혼합역지변의 개폐를 위한 유압실린더(100), 유압을 발생하는 파워펙(200), 상기 유압실린더(100)와 파워펙(200) 사이에 구비되어 작동유의 흐름량을 제어하는 제어부(300); 및 상기 파워펙(200) 및 제어부(300)와 연결되는 유압탱크(400); 를 포함하여 이루어진 혼합역지변 유압제어시스템(1000)에 있어서, 상기 제어부(300)는 상기 파워펙(200)의 제 1 입출구(210)와 유압실린더(100)의 상측이 연결된 제 1 유로(310), 상기 파워펙(200)의 제 2 입출구(220)와 유압실린더(100)의 하측이 연결된 제 2 유로(320), 상기 제 1 유로(310)와 제 2 유로(320)를 연결하는 제 3 유로(330), 상기 제 2 유로(320)와 유압탱크(400)를 연결하여 작동유의 일부가 상기 유압탱크(400)로 이동되는 제 4 유로(340)가 형성되며, 상기 제 3 유로(330)에 형성되어 상기 제 1 유로(310)와 제 2 유로(320)를 연결 또는 폐쇄하는 제 1 로직밸브(331)와, 상기 제 1 로직밸브(331)의 개폐를 제어하는 셔틀밸브(333) 및 제 1 사방향밸브(332)가 구비되고, 상기 제 4 유로(340)에 형성되어 상기 제 2 유로(320)와 유압탱크(400)를 연결 또는 폐쇄하는 제 2 로직밸브(341)와, 상기 제 2 로직밸브(341)의 개폐를 제어하는 제 2 사방향밸브(342)가 구비되는 것을 특징으로 한다. 이에 따라, 본 발명의 혼합역지변 유압제어시스템은 로직밸브를 이용하여 작동유의 흐름을 원활히 하고 작동유의 양을 줄일 수 있어 설비의 소형화가 가능하면서도 효율적으로 혼합역지변의 제어가 가능한 장점이 있다. 또한, 본 발명의 혼합역지변 유압제어시스템은 별도의 비상전원공급장치 없이도 로직밸브를 이용하여 비상정지 시 신속하게 혼합역지변을 폐쇄할 수 있으며, 기동시 펌프 토출압에 의한 밸브개방에 필요한 작동유의 공급은 체크밸브를 이용하여, 더욱 안정적이고 빠르게 혼합역지변을 개방할 수 있는 장점이 있다.
