상품 기본설명

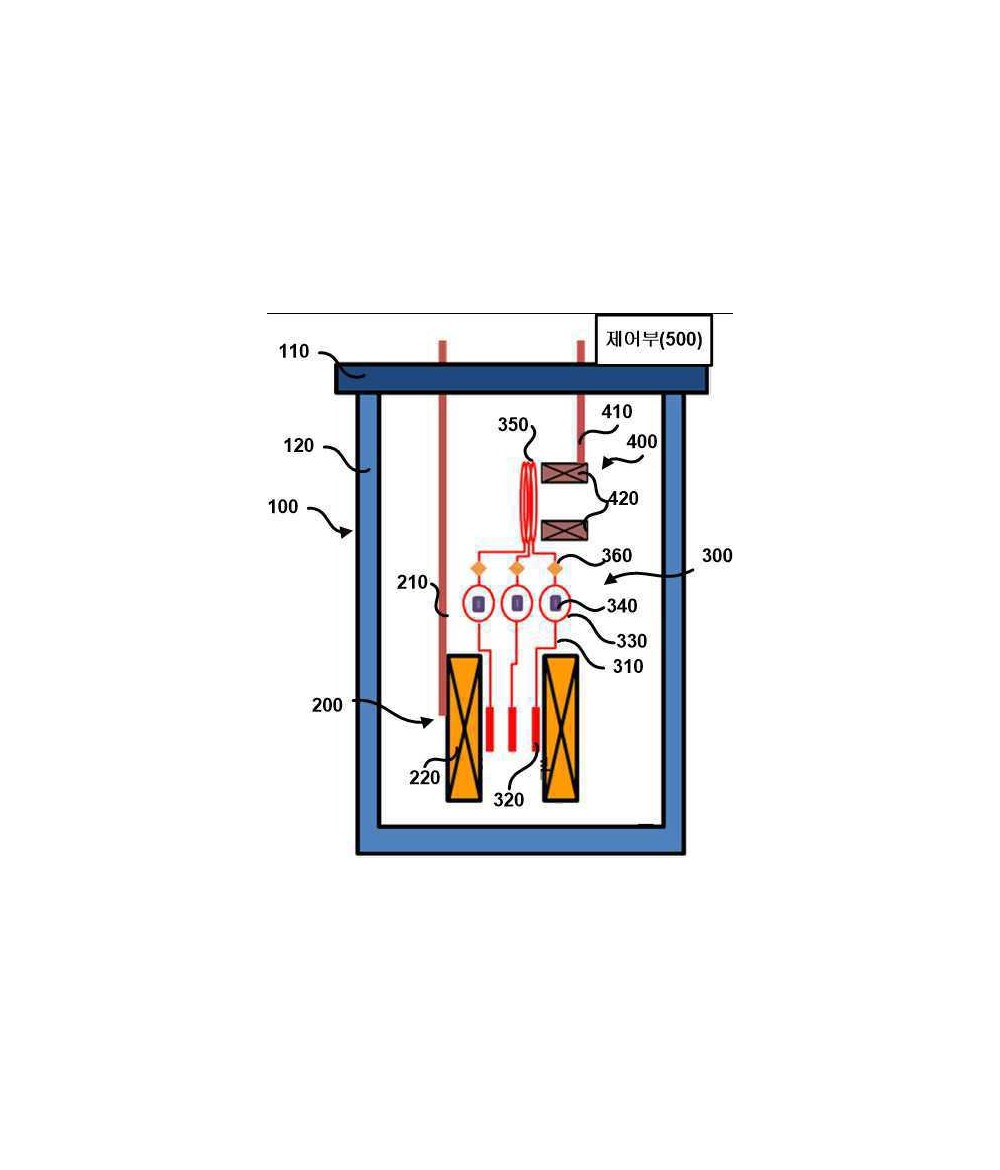

본 발명은 다수의 초전도 접합부를 동시에 특성 평가를 수행하는 것에 의해 고가의 냉각재의 소비를 현저히 줄일 수 있도록 하는 것에 의해 초전도 접합부 특성 평가를 위한 비용과 시간을 절감시킬 수 있도록 하는 초전도 접합부 특성 평가 장치 및 그 방법에 관한 것이다. 상술한 본 발명의 초전도 접합부 특성 평가 장치는, 크라이요스텟 커버(110)와 크라이요스텟 케이스(120)로 구성되는 크라이요스텟 케이스부(100); 상기 크라이요스텟 커버(110)에 구비되어 외부의 전원을 공급받아 백그라운드 자기장을 형성하는 초전도자석부(200); 양단이 접합부(320)로 형성되어 유도기전력에 의해 전류가 충전되고, 충전전류에 의해 접합부(320)에 의한 전류 변화를 발생시키도록 형성되어 상기 접합부(320)들이 상기 초전도자석부(200)의 내부에 배치되도록 장착되는 다수의 접합시료부(300); 상기 접합시료부(300)의 상기 초전도선재(310)들의 특성 평가 시, 평가 대상 접합시료부(300) 이외의 접합시료부(300)들에 열을 가하여, 평가 대상 접합시료부(300)의 초전도 선재 이외의 초전도 선재들을 상전도 상태가 되도록 하는 히터부(360); 상기 여자코일(350)로 유도 전류를 인가하는 유도권선부(400); 및 초전도 선재 접합부 평가를 위한 제어를 수행하는 제어부(500);를 포함하여 구성될 수 있다.
