저온 초전도 자석 설계 장치 및 그 방법 요약정보 및 구매

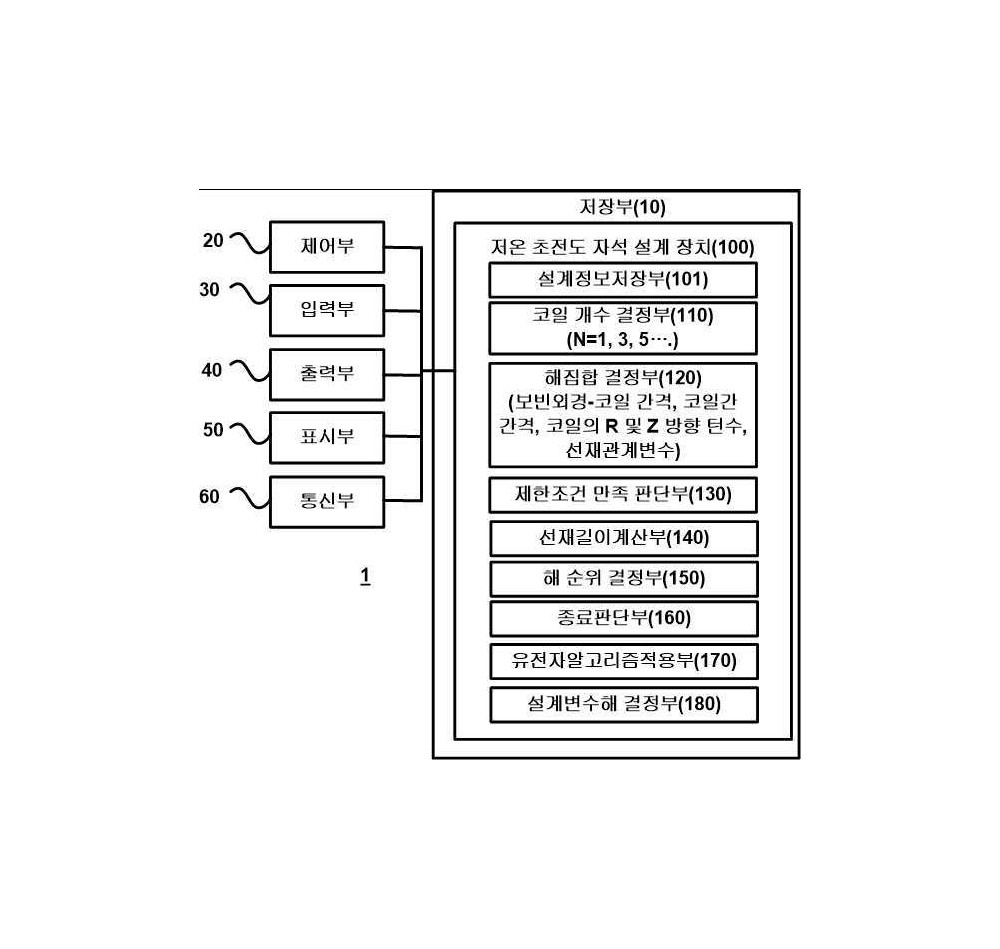

본 발명은 저온 초전도 자석 설계에 관한 것으로서, 더욱 상세하게는, 최소한의 선재량으로 여러 가지의 제한조건들을 만족하는 초전도 자석을 제작할 수 있도록 하는 저온 초전도 자석 설계 장치 및 그 알고리즘에 관한 것이다. 본 발명에 따르는 저온 초전도 자석 설계 장치(100)는, 설계 대상 저온 초전도 자석의 코일관계변수, 제한조건 및 선재관계변수를 포함하는 선재정보를 저장하는 설계정보저장부(101); 상기 코일관계변수로부터 코일 개수를 결정하는 코일 개수 결정부(110); 임의로 선정된 상기 코일관계변수와 선재관계변수들의 조합으로 구성되는 설계 대상 저온 초전도 자석의 해집합을 생성하는 해집합 결정부(120); 상기 해집합의 각각의 해에 대하여 제한 조건의 만족 여부를 판단하는 제한조건 만족 판단부(130); 상기 제한조건 만족 판단부(130)에 의해 제한 조건을 만족하는 각각의 해들에 대하여 소요되는 선재의 길이를 계산하는 선재길이계산부(140); 상기 선재의 길이를 최소로 하는 해를 최상위가 되도록 해들의 순위를 결정하는 해 순위 결정부(150); 및 상기 해 순위 결정부(150)에서 도출된 최상위 해를 설계변수의 해로 결정하는 설계변수해 결정부(180);를 더 포함하여 구성된다.
