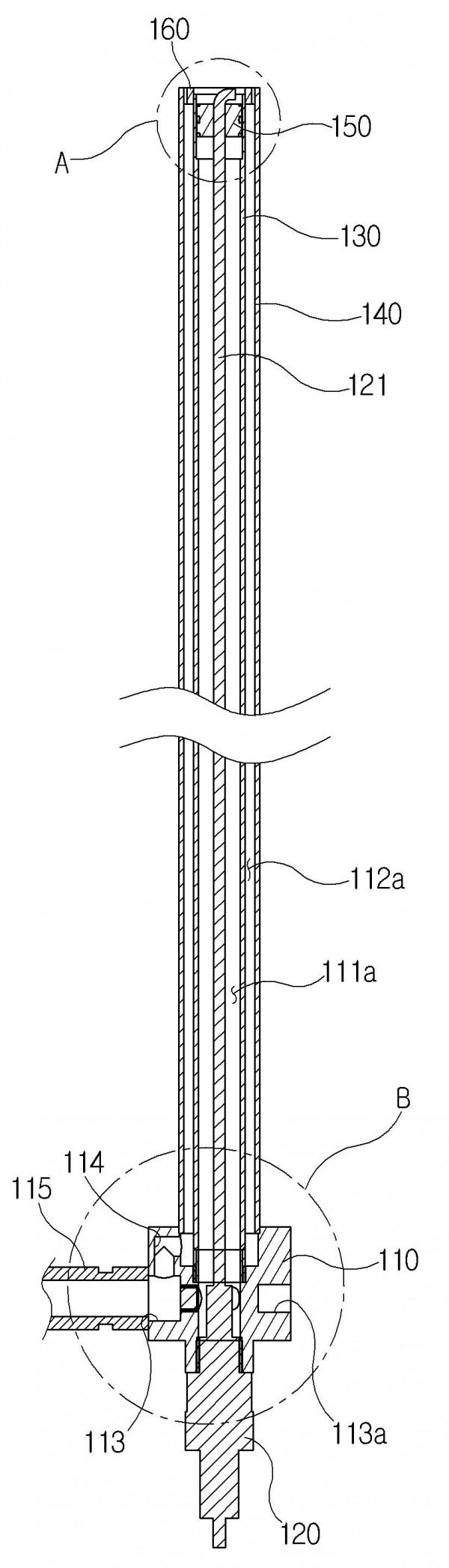

본 발명은 연료전지 시스템의 연료 개질기 버너에 관한 것으로, 점화플러그의 점화봉이 일단부로 돌출되도록 관통 결합되고, 공기가 공급되는 공기공급구와 연료가 공급되는 연료공급구가 각각 구비되는 버너바디와, 상기 버너바디의 일단부에 결합되되, 상기 점화봉의 외면과의 사이에 공기와 연료가 유동되는 통로를 형성하는 제1튜브와, 상기 제1튜브의 외면과의 사이에 공기가 유동되는 통로를 형성하는 제2튜브;를 포함하되,상기 공기공급구와 상기 연료공급구를 통해 각각 유입되는 공기와 연료는 상기 제1튜브에서 혼합되도록 구성됨으로써, 제1튜브의 선단부가 과열되어 자연 발화되고, 점화불꽃이 불어 날리는 것을 방지할 수 있다.

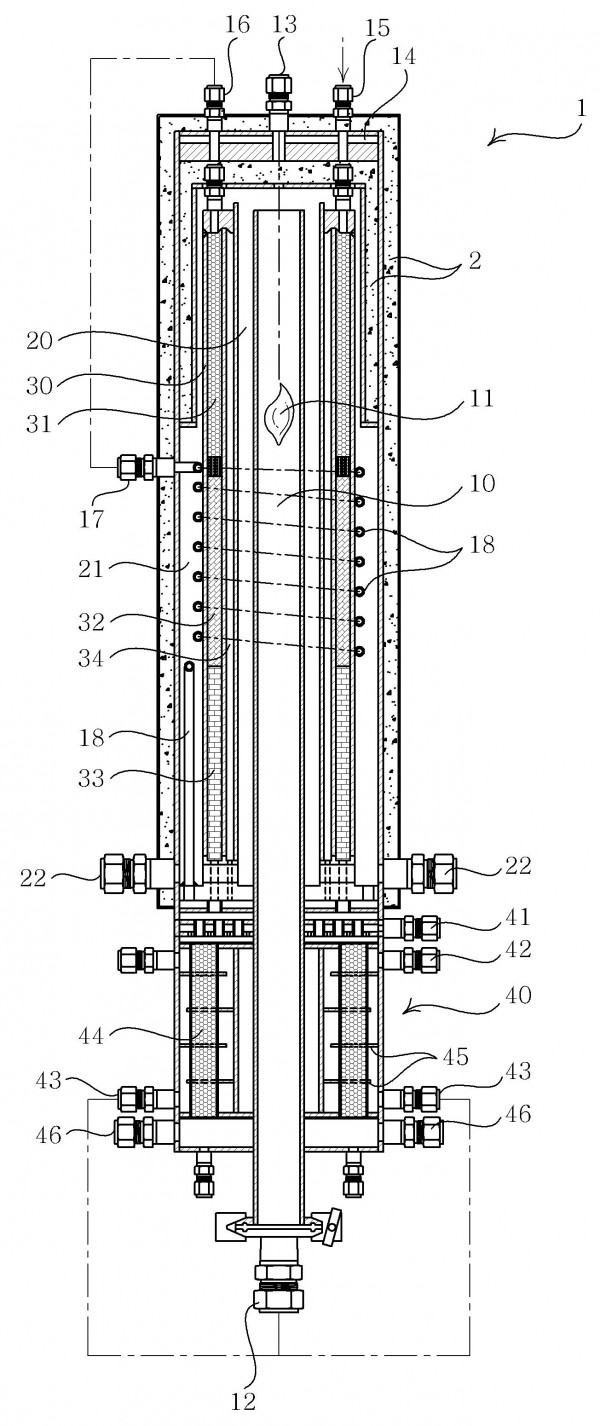

본 발명은 천연가스를 연료전지 스택에 적합한 개질가스로 전환하기 위한 연료처리장치에 관한 것으로, 반응물을 개질반응하기 위한 촉매층을 반응기 내부에 직렬로 수직배치하여 전체적인 부피를 줄여 소형화할 수 있도록 하고, 개질반응과정을 간소화하여 개질효율을 높일 수 있도록 함과 동시에 개질반응에 필요한 연소배가스의 불필요한 열손실을 줄이고 반응물의 예열효과를 통하여 천연가스를 개질가스로 원활하게 전환하기 위한 연료처리장치에 관한 것이다.

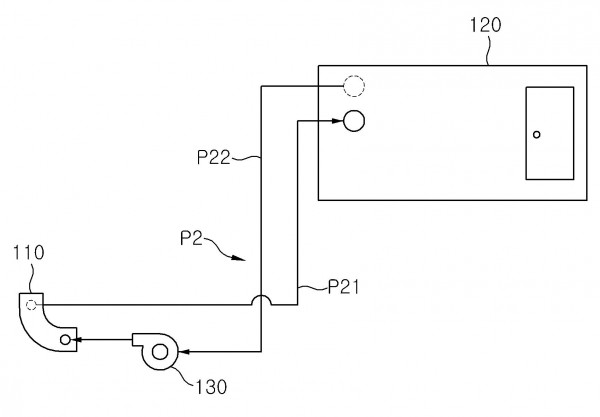

본 발명은 LNG 냉열을 이용한 냉방시스템에 관한 것이다. 구체적으로는 LNG 배관의 노출부 외측에 공기유동공간부(S)가 형성되게 열교환 자켓(110)이 설치되고, 냉방 룸에 출입하는 공기가 상기 공기유동공간부(S)를 통과하면서 LNG와 열교환하여 순환된다. 이와 같은 시스템에 의하면, 공기 중 수분의 응축문제를 간단히 해결하고 간단한 구조로 효율적인 냉방을 가능케 하는 효과가 있다.

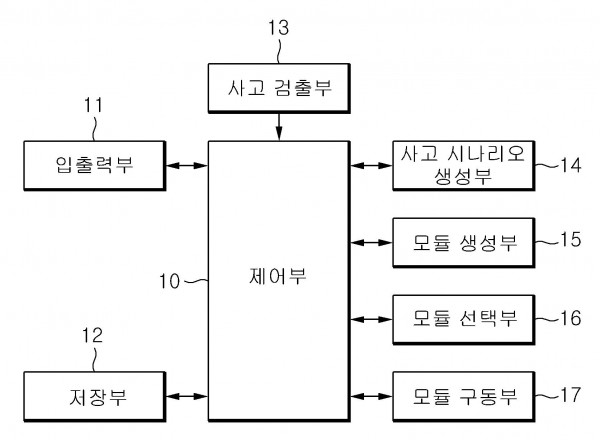

본 발명은 정량적 위험성 평가 시스템의 빈도 분석 모듈 구현 장치 및 방법에 관한 것으로, 전문가로부터 입력된 사고 빈도 분석 및 위험도 분석에 필요한 질의문 및 수식들을 각 사고 상황별로 정의한 복수개의 사고 시나리오를 생성하는 사고 시나리오 생성부, 복수개의 사고 시나리오 각각에 대응하는 복수개의 모듈을 생성하는 모듈 생성부, 및 위험 물질 누출 사고 발생 시, 상기 복수개의 모듈 중 발생된 사고 상황에 대응하여 선택된 모듈을 구동하는 모듈 구동부를 포함하고, 상기 모듈 구동부에 의해 구동된 모듈은, 대응하는 사고 시나리오를 호출하여 상기 사고 시나리오에 정의된 질의문을 제공하고, 상기 질의문에 대해 사용자로부터 입력된 답문과 해당 사고 시나리오에 정의된 수식을 이용하여 사고 빈도 및 위험도를 분석한다.

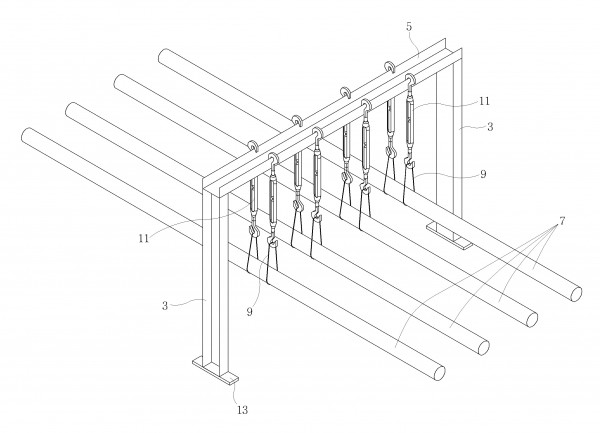

본 발명은 서포트에 의해 지지되어 있는 유틸리티파이프를 적절히 들어올려 상기 서포트로부터 이격시킨 상태를 안정되게 유지할 수 있도록 함으로써, 도장작업을 위한 바탕처리작업 및 도장작업이 원활하고 용이하게 이루어질 수 있도록 하여 유틸리티파이프의 내구성을 크게 향상시킨다.

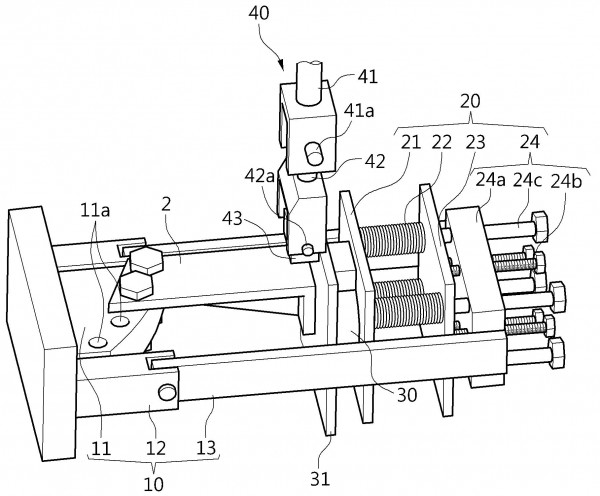

본 발명은 내진 성능 시험 장치에 관한 것으로 구조물을 지지하는 구조물 지지대의 내진 시험을 위한 내진 성능 시험 장치이고, 상기 구조물 지지대가 장착되는 장착부재가 구비되는 베이스 몸체부, 상기 베이스 몸체부에 상기 장착부재와 이격되게 장착되어 상기 구조물 지지대의 단부를 탄성 지지하는 진동 모사부, 상기 진동 모사부에 장착되어 상기 구조물 지지대의 단부를 지지하고, 상기 구조물 지지대에 의해 가압되는 하중을 측정하는 로드셀 및 상기 구조물 지지대의 상부를 가압하는 가압 기기를 포함하여 매우 크고 무거운 구조물을 지지하고 있는 교각형 지지대의 지진하중에 의한 변형을 해당 강체의 자중을 압축하중을 가하여 모사함으로써 구조물을 포함하지 않고 지지대만으로 지진하중에 대한 영향을 평가할 수 있어 시험편 제작비용이 크게 절감되고 시험이 간편하게 한다.

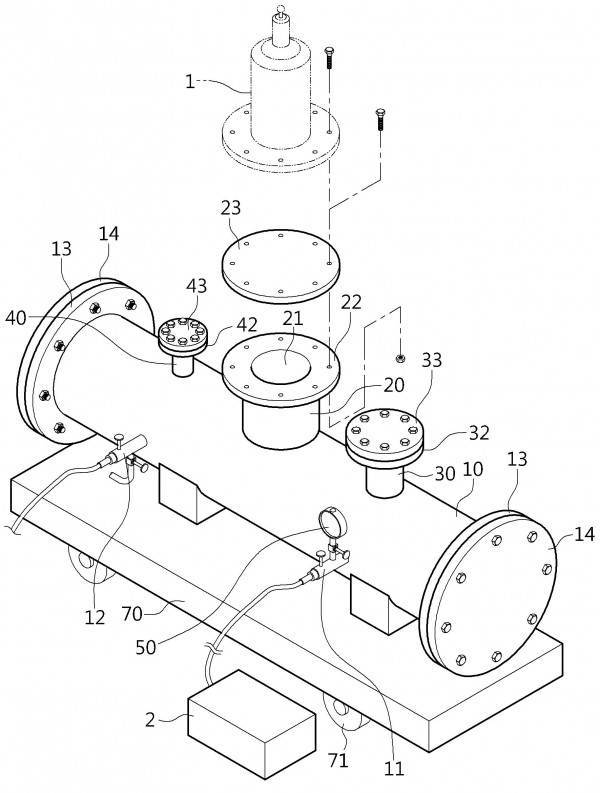

본 발명은 안전밸브 시험 장치에 관한 것으로 길이방향이 가로로 배치되고 시험용 가스를 내부로 주입할 수 있는 가스 주입구와 내부로 주입된 가스를 배출할 수 있는 가스 배출구를 구비한 본체 시험관부, 상기 본체 시험관부의 상부로 돌출되며 안전밸브가 장착되고, 상기 본체 시험관부 내부로 주입된 시험용 가스를 상기 안전밸브로 공급하는 제1시험공급유로가 형성된 제1밸브장착관부 및 상기 본체 시험관부 내의 압력을 측정할 수 있는 압력계를 포함하여 안전밸브의 이상 여부를 안전하고 정확하게 확인할 수 있도록 하여 작업자의 안전성과 시험 작업의 편의성을 크게 향상시키며, 안전밸브의 이상 여부 확인 시험 중 안전밸브의 파손을 방지하며, 한번에 다양한 사이즈의 안전밸브 이상 여부 확인이 가능하여 시험 작업 시간을 단축하고, 시험 작업 편의성을 더 향상시킨다.

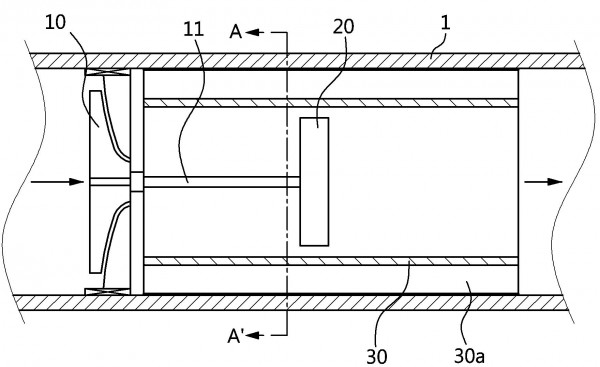

본 발명은 천연가스용 와전류 히터 장치에 관한 것으로 천연가스의 가스 공급 관리소에서 각 사용처로 천연가스를 공급하기 위한 가스배관 내에 회전가능하게 설치되며 가스배관 내에서 고압 측에서 저압 측으로 이동하는 천연가스를 이용하여 터빈을 회전시키고 상기 터빈의 회전력을 전달받아 서로 다른 극을 가지는 2개의 자석체가 구비된 와전류 발생 회전체가 회전하면서 발생되는 와전류로 천연가스를 가열하므로 별도의 에너지원 없이도 천연가스를 안전하게 가열하며, 천연가스를 가열하는 비용을 최소화하여 천연가스의 공급 원가를 줄일 수 있고, 천연 가스 가열 시 소모되는 에너지에 의한 환경오염을 방지할 수 있다.

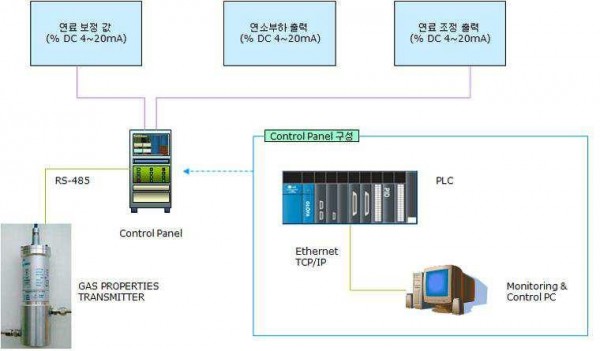

본 발명은 연료가스의 음속 및/또는 열전도성을 기반으로 연료가스의 발열량을 실시간으로 측정하는 가스열량센서, 상기 가스열량센서에서 출력된 발열량을 기반으로 기 입력된 공정별 적정 공연비를 정보를 도출하는 CARI 설정 프로그램을 포함하며, 상기 CARI 설정 프로그램은 5초 이상 10초 이하의 속도로 1회의 연산을 수행하며, 상기 가스열량센서는 5초 이상 10초 이하의 주기로 상기 음속 및/또는 열전도성을 측정하여 업데이트 하는 것을 특징으로 하는 가스열량센서를 이용한 공정별 공연비 출력 장치를 제공한다.

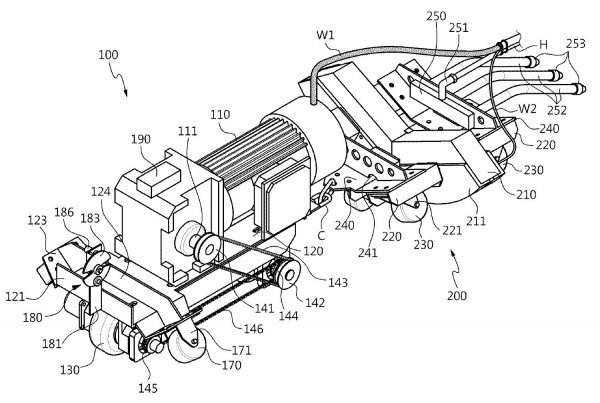

본 발명은 도시가스 배관의 이물질 제거장치에 관한 것으로, 기어드모터(110)로 구동되는 구동장치(100)와, 상기 구동장치(100)에 연결되고 전자석(210)을 구비한 제거장치(200)를 포함한다. 따라서, 배관내 쇳가루를 상기 전자석(210)에 부착하여 제거할 수 있게 됨으로써 상기 쇳가루에 의한 공급설비의 파손을 방지할 수 있게 된다.

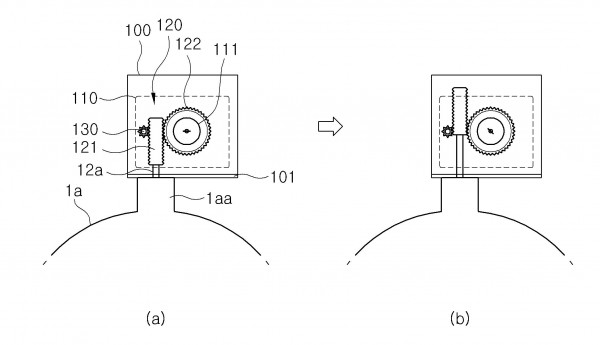

본 발명은 천연가스 정압기의 개도 표시장치에 관한 것으로, 밸브 개폐용 다이어프램에 연동되는 인디케이터로드(12a)와 밸브개도전송기(110)의 액츄에이터로드(111)가 랙0026#피니언기구(120)로 연결된 것을 특징으로 한다. 상기 인디케이터로드(12a)와 동일한 방향으로 랙기어(121)가 작동하여 인디케이터로드(12a)의 변형이 방지됨으로써 밸브 개도 표시장치의 고장이 방지되고, 작업자가 밸브 개도를 오인할 우려가 없게 되어 부적절한 조작에 의한 안전 사고 발생의 위험성이 감소되는 효과가 있다.

본 발명은 매설 가스 배관의 침하 공사비를 절감시킴과 아울러 매설 가스 배관의 침하 공사의 안정성을 향상시킬 수 있는 배관의 침하 방법에 관한 것이다. 본 발명의 배관의 침하 방법은 공사가 시행될 전체 구간에 걸쳐 매설 배관의 하부를 절토하여 절토한 구간에 다수 개의 EPS 블록들을 삽입하는 제1 단계와; 크레인을 이용하여 상기 매설 배관을 인양하는 제2 단계와; 상기 매설 배관의 하부에 삽입된 상기 다수 개의 EPS 블록들 중 하나를 제거하는 제3 단계와; 상기 크레인을 이용하여 상기 매설 배관을 상기 하나의 EPS 블록이 제거된 나머지 EPS 블록들 상부에 안착시키는 제4 단계와; 상기 나머지 EPS 블록들 상부에 안착된 상기 매설 배관의 응력을 측정하는 제5 단계와; 측정한 상기 매설 배관의 응력이 적정 수준을 유지하고 있는가를 판단하는 제6 단계와; 측정한 상기 매설 배관의 응력이 적정 수준을 유지하면, 상기 제2 단계 내지 상기 제6 단계를 상기 공사가 시행될 전체 구간에서 반복하는 제7 단계를 포함한다.

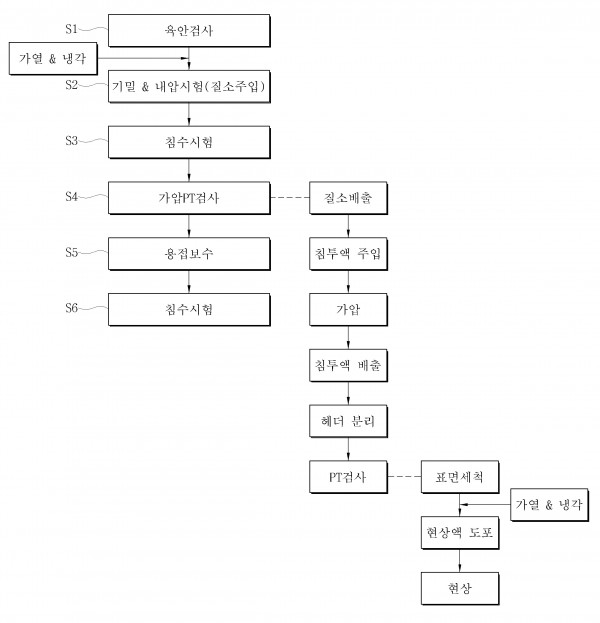

본 발명은 가스히터 튜브번들 건전성 검사방법에 관한 것으로, 육안검사단계(S1), 기밀 및 내압시험단계(S2), 1차침수시험단계(S3), 가압PT검사단계(S4), 용접보수단계(S5), 2차침수시험단계(S6)로 구성된다. 크랙을 성장시키는 상기 기밀 및 내압시험단계(S2)를 선 실시하고, 또한 1,2차 침수시험단계(S3,S6)를 포함하며, 상기 가압PT시험단계(S4)에서는 침투액이 헤더에 충진되어 가압상태에서 표면 결함부위로 침투되므로, 전 검사과정에 있어서 결함존재여부를 확실히 알 수 있게 되고, 존재하는 미세 크랙을 보다 용이하고 정확하게 검출해 낼 수 있게 되는 효과가 있다. 따라서, 용접보수를 통해 결함부위를 완벽하게 보수하여 재사용할 수 있게 됨에 따라 튜브번들 교체 비용을 절감할 수 있게 된다.

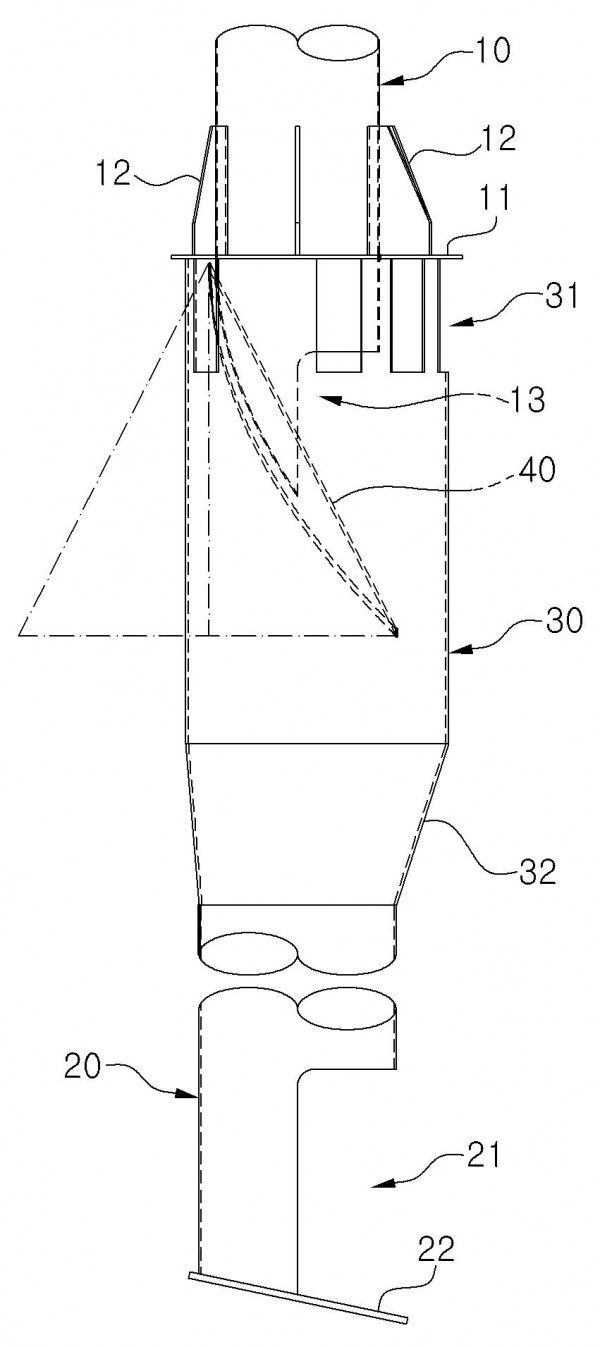

본 발명은 액화가스의 공급시 발생하는 증발가스를 배관의 외부로 원활하게 배출할 수 있는 액화가스 저장탱크의 액화가스 공급용 배관에 관한 것이다. 본 발명에 따르면, 액화가스를 저장하기 저장탱크의 내부로 액화가스를 공급하기 위한 액화가스 공급용 배관으로서, 상기 저장탱크의 몸체를 관통하여 내부로 연장되는 상부 파이프와; 상기 상부 파이프의 아래쪽에서 상기 저장탱크의 바닥까지 수직방향으로 연장되는 하부 파이프와; 액화가스 공급시 상기 하부 파이프에서 발생하는 증발가스를 배출할 수 있는 배출구멍이 형성되어 있으며 상기 상부 파이프 및 상기 하부 파이프를 연결하는 연결 파이프와; 상기 연결 파이프의 내부에 설치되어 상기 상부 파이프에서 상기 하부 파이프로 공급되는 액화가스의 유동방향을 안내하는 유동 안내부재; 를 포함하는 것을 특징으로 하는 액화가스 저장탱크의 액화가스 공급용 배관이 제공된다.

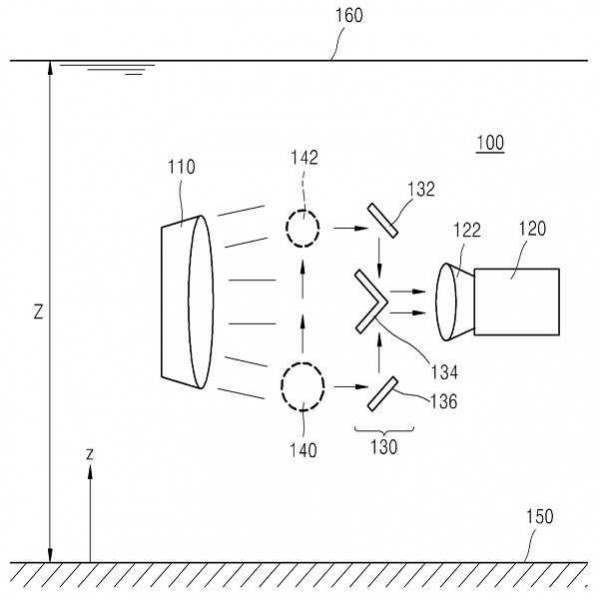

해저 퇴적층에 지중 저장된 CO2의 형상 변화 측정을 이용한 유출 탐지 장치는, 장치의 일측에 위치하는 광원부; 상기 광원부와 마주보도록 형성되는 카메라부; 상기 광원부로부터의 광원이 통과하도록 상기 광원부와 상기 카메라부 사이에 위치하는 경통부; 및 상기 광원부와 상기 경통부 사이에 위치하는 유동 챔버부를 포함하며, 상기 카메라부는, 해저 퇴적층으로부터 유출되어 상기 유동 챔버부를 통과하여 상승하는 CO2 기포가 상기 광원부의 광원에 의해서 검출된 다음, 상기 경통부를 통해서 반사된 상기 검출된 CO2 기포 이미지를 촬영할 수 있다. 여기에서, 상기 유동 챔버부는, 상하단이 개구되어 있는 것이 바람직하며, 상기 경통부에 형성된 상기 하단의 반사 미러와 상기 상단의 반사 미러는, 해저 퇴적층으로부터 유출된 초기 CO2 기포 및 일정 시간이 경과한 후의 CO2 기포가 상기 광원부와 상기 하단 및 상단의 반사 미러 사이를 통과할 때의 반경 이미지를 반사하는 것이 바람직하다. 본 발명의 장치는, 계산부를 더 포함할 수 있으며, 상기 계산부는, 해저 퇴적층으로부터 유출된 CO2 기포의 유출량과 대기 중으로의 상기 CO2 기포의 유출 여부를 계산할 수 있는 프로그램이 내장되어 있을 수 있다.
