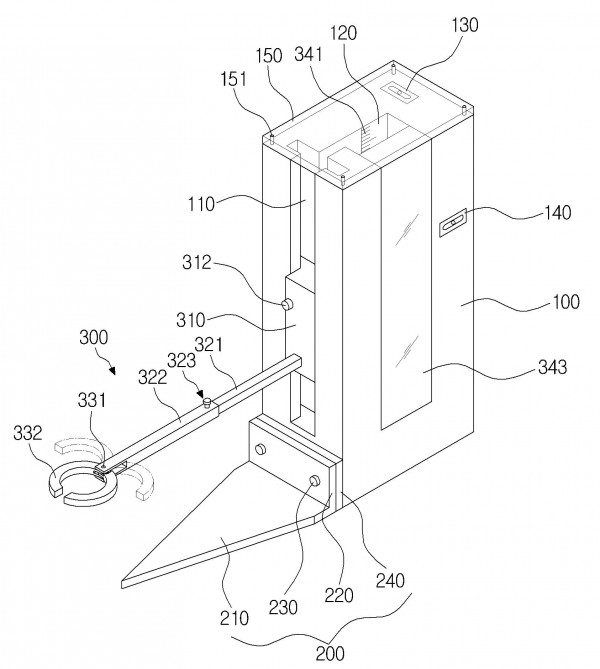

본 발명은 밸브스템의 스트로크를 측정할 수 있는 밸브 스트로크 측정장치에 관한 것이다. 본 발명의 특징은 직방형으로 형성된 바디(100)와, 바디(100)의 전면에서 하부에 고정된 상태로 단부가 밸브의 외측에 지지되는 하부지지부재(200) 및 바디(100)의 전면에서 승강가능하게 장착되어 밸브에서 작동되는 밸브스템(ST)의 이동거리를 측정하는 이동거리측정부재(300)를 포함한다.

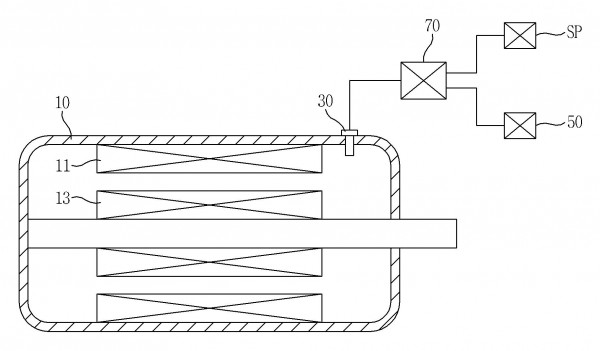

본 발명은 산업현장에 쓰이는 발전기나 전동기의 보수여부를 사용자가 결정하도록 발전기나 전동기에서 고정자와 고전압 인가부분의 사이에서 발생되는 틈새를 검출하고, 검출여부를 실시간으로 표시할 수 있는 발전기 및 전동기 절연보강 결정장치에 관한 것이다. 본 발명은 고정자(11)이 내부에서 외측에 설치되고, 고정자(11)과 대응되는 회전자(13)이 내부에서 중앙에 회전가능하게 설치되는 케이싱(10); 케이싱(10)의 내측에 설치되어 고정자(11)에서 발생되는 오존가스의 농도를 감지하고 오존가스 농도에 해당하는 오존감지신호를 실시간으로 발신하는 오존농도감지센서(30); 오존농도감지센서(30)의 오존감지신호에 따른 오존가스 농도를 수치로 표시하는 표시수단(50); 및 표시수단(50)에 오존가스의 농도가 수치로 표시가 표시되도록, 오존농도감지센서(30)의 오존감지신호를 실시간으로 인식하고, 인식된 오존감지신호에 해당하는 오존가스의 농도를 수치화하여 표시수단(50)에 제공하는 제어부(70);를 포함한다.

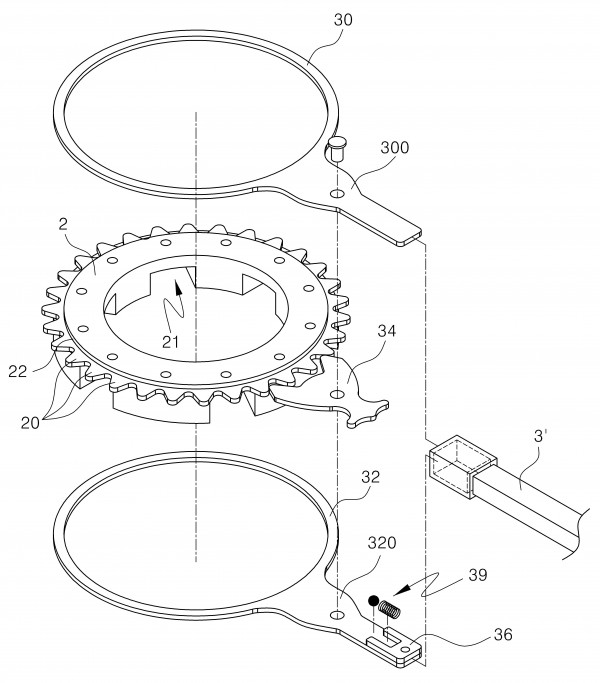

본 발명은 유압을 이용해 볼트부재를 신장시켜 강력한 체결력을 발생시키는 유압 텐셔너에 적용되는 래칫 어셈블리 및 이를 포함하는 유압 텐셔너가 개시된다. 본 발명의 일 실시예에 따른 유압 텐셔너용 래칫 어셈블리는, 유압을 이용해 볼트부재를 신장시켜 체결력을 발생시키는 유압 텐셔너에 적용되는 유압 텐셔너용 래칫 어셈블리에 있어서, 외연에는 기어치를 갖고 저면에는 유압 텐셔너를 구성하는 너트부재와 맞물리는 요철형 체결부를 구비한 래칫 휠; 및 래칫 휠에 결합되며 너트부재와 맞물린 래칫 휠에 너트부재의 조임방향 또는 풀림방향으로 회전력을 전달하는 스윙부재;를 포함하여 구성되는 것을 요지로 한다.

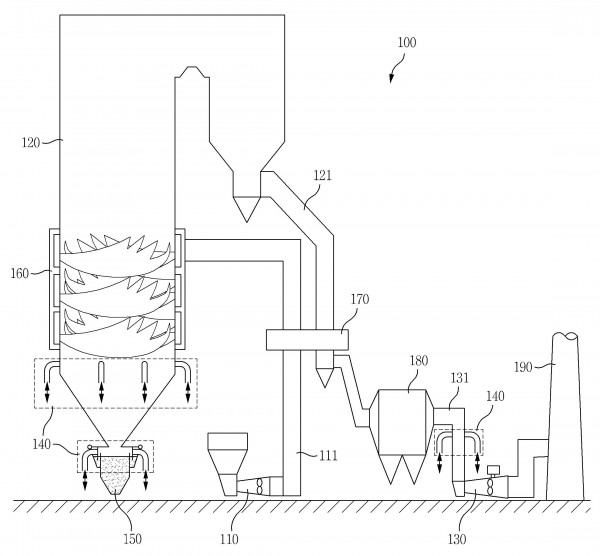

본 발명은 석탄화력 발전소 보일러 노내압 급변 방지장치에 관한 것이다. 본 발명의 일실시 예에 따른 석탄화력 발전소 보일러 노내압 급변 방지장치는 외부로부터 외부공기를 흡입하는 압입 통풍부, 압입 통풍부로부터 제공되는 외부공기를 이용하여 연소하는 버너가 적어도 하나 이상 배치되는 보일러부, 보일러부에서 버너에 의해 연소된 후 발생하는 배기가스를 배출하는 유인 통풍부 및 보일러부에서 발생하는 노내압을 제어하는 노내압 제어부를 포함하고, 노내압 제어부는 보일러부와 유인 통풍부에 적어도 하나 이상 배치되며, 보일러부에서 발생하는 노내압에 따라 배출되는 배기가스의 통로를 개방하거나 차단하는 제1 노내압 제어부와 유인 통풍부에 적어도 하나 이상 배치되며, 보일러부에서 발생하는 노내압에 따라 유입되는 외부공기의 통로를 개방하거나 차단하는 제2 노내압 제어부를 포함하는 것이다.

본 발명의 일실시 예는 공기 충진형 디플렉터에 관한 것이다. 본 발명의 일실시 예에 따른 공기 충진형 디플렉터는 적어도 하나 이상의 골과 산이 형성되는 내측면, 내측면과 소정의 거리가 이격되어 나란하게 형성되는 외측면, 내,외측면과 교차하는 방향으로 형성하되 내,외측면과 접하는 제1 측면 및 내,외측면과 교차하는 방향으로 형성하되 내,외측면과 접하면서 제1 측면과 소정의 거리가 이격되어 나란하게 형성되는 제2 측면을 포함하는 디플렉터의 본체, 골과 외측면을 관통하여 형성되는 공기 통로부 및 공기 통로부에 공기를 제공하는 공기 조절부를 포함한다.

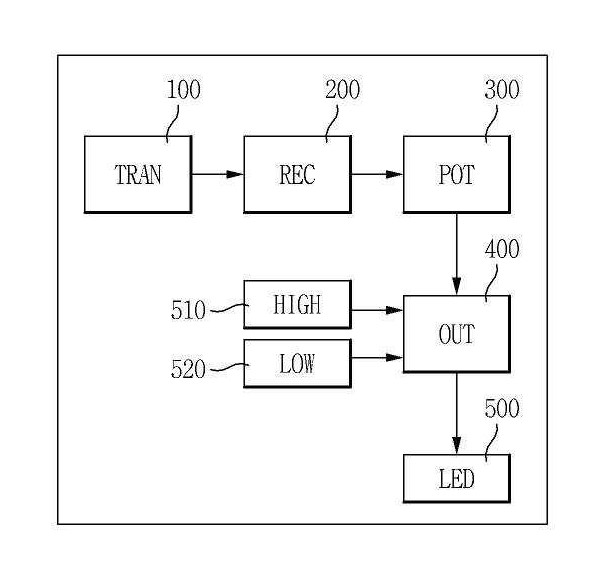

본 발명은 480 V의 입력 교류 전압을 18 V ~ 24 V의 교류 전압으로 변압하는 전압 변압부, 상기 전압 변압부에 의해서 변압된 18 V ~ 24 V의 교류 전압을 18 V ~ 24 V의 직류 전압으로 정류하는 전압 정류부, 저항값이 0 Ω ~ 1000 Ω까지 조절되는 포텐시오미터 및 상기 전압 정류부에 의해서 정류된 18 V ~ 24 V의 직류 전압이 상기 포텐시오미터를 통과하여 4 mA ~ 20 mA의 전류를 제공하는 전류 제공부를 포함하는 전동 밸브용 구동 장치를 제공한다.

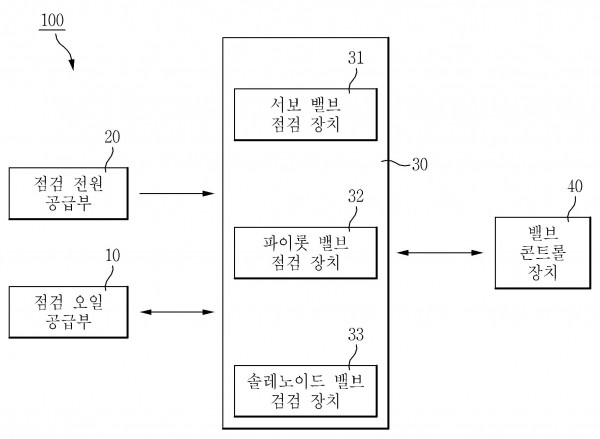

본 발명은 다양한 밸브들이 고장발생시에, 밸브들 자체의 고장상태를 육안으로 확인할 수가 있어 작업시간을 단축시킬 수 있고, 유지보수작업에 투여되는 작업자의 인건비 상승을 억제할 수 있는 밸브 점검시스템에 관한 것이다. 본 발명의 주요구성은 밸브의 상태를 점검하기 위한 밸브 점검시스템에 있어서, 점검오일을 공급하는 점검오일 공급부와; 점검전원을 공급하는 점검전원 공급부와; 상기 점검오일 공급부와 상기 점검전원 공급부로부터 일정한 점검오일과 일정한 점검전원을 공급받아 입력 전압의 세기에 비례하여 유압량이 조절되는지를 점검하는 하나 이상의 밸브 점검장치; 및 상기 하나 이상의 밸브 점검장치와 동기화되고 상기 하나 이상의 밸브 점검장치의 점검상태에 따라 상기 하나 이상의 밸브 점검장치에 적정점검 오일과 적정점검 전원을 공급하는 밸브 컨트롤장치를 포함하여 구성된다.

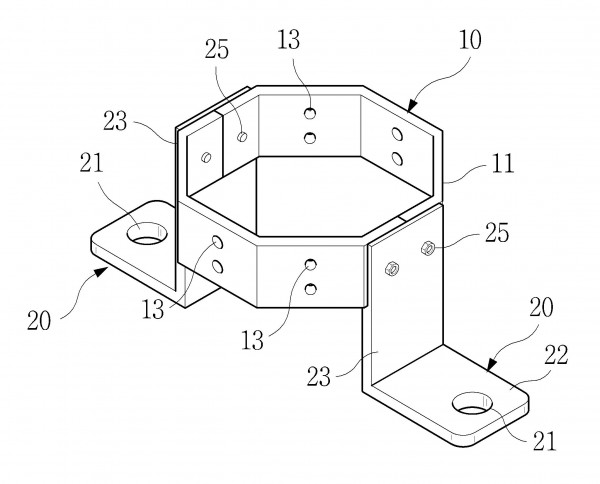

본 발명은 수직형 펌프의 변위센서 취부장치에 관한 것이다. 더욱 상세하게는 본 발명은 환형의 센서취부용 브래킷과, 상기 센서취부용 브래킷을 수직펌프에 볼트로 고정하기 위한 지지용 브라켓을 구비하며, 센서취부용 브래킷은 변위센서를 삽입 고정할 수 있게 상하단으로 2개의 센서삽입부를 갖는 제 1브라켓부재와 하나의 고정홀을 갖는 제2브라켓부재가 결합되고, 상기 제2브라켓부재사이에 지지용 브라켓이 결합된다. 본 발명에 의하면, 수직으로 설치된 펌프의 샤프트에서 발생된 진동이 각종고장으로 이어지는 것을 방지할 수 있다. 또, 수직형 진동감지용 변위센서 브래킷 설치시 펌프의 고유 진동 이외의 환경에 영향을 받게 되는 문제점을 해소할 수 있는 이점이 있다.

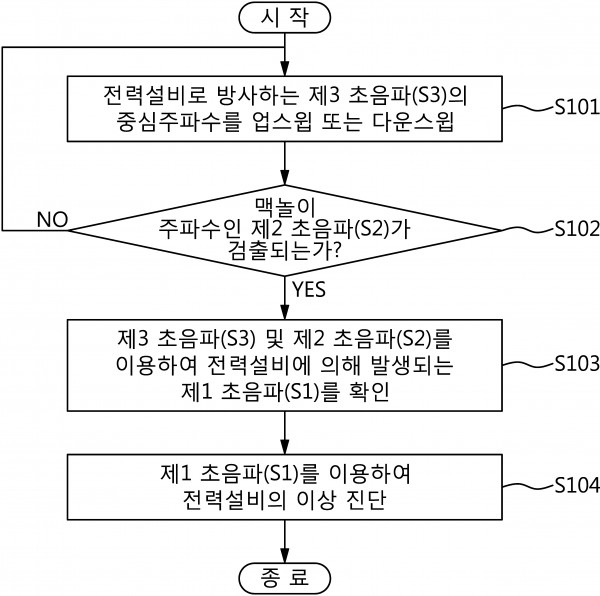

본 발명은 맥놀이 현상을 이용한 광대역 초음파 검사 방법과 이를 이용한 전력설비 초음파 검사 장치에 관한 것으로, 본 발명의 실시예에 따른 맥놀이 현상을 이용한 광대역 초음파 검사 방법은, 전력설비에서 발생하는 제1 초음파, 상기 전력설비로 방사되는 제3 초음파, 상기 제1 초음파와 상기 제3 초음파의 중첩으로 생성되는 맥놀이 초음파인 제2 초음파를 이용한 광대역 초음파 검사 방법에 있어서, 상기 제3 초음파의 중심주파수를 스윕(sweep)하는 단계; 상기 제3 초음파의 중심주파수를 스윕함에 따라 상기 제2 초음파의 중심주파수를 검출하는 단계; 및 상기 제2 초음파의 중심주파수를 검출함에 따라 상기 제1 초음파의 중심주파수를 확인하는 단계;를 포함한다.

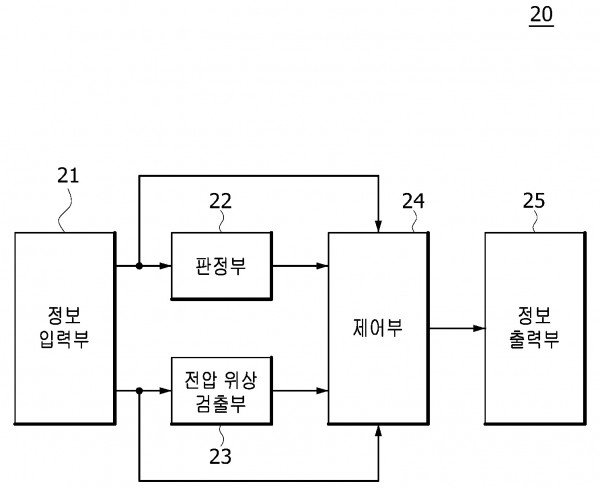

차단기 동기 투입 제어 장치 및 방법이 개시된다. 본 발명의 차단기 동기 투입 제어 장치는 계통으로부터 여자돌입전류가 기본파 전류 이상으로 발생하였지를 판정하는 판정부; 계통으로부터 인가되는 전압의 전압 위상을 검출하는 전압 위상 검출부; 및 판정부의 판정 결과 여자돌입전류가 발생한 것으로 판정되면, 전압 위상 검출부에 의해 검출된 전압 위상에 따라 차단기에 대한 동기 투입을 제어하는 제어부를 포함하는 것을 특징으로 한다.

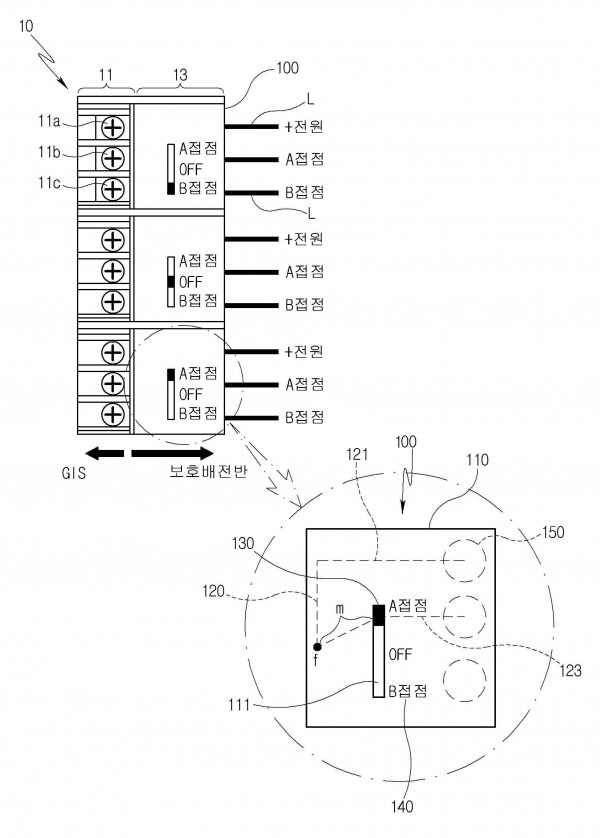

본 발명은 보호배전반 단자대 착탈식 접점 스위치에 관한 것으로, 단자대(10)에 착탈식으로 설치되는 스위치 몸체(110)와 상기 스위치 몸체(110)에 구비되며 상기 스위치 몸체(110)가 상기 단자대(10)에 부착시 일단은 +전원의 단자에 공통으로 연결되고 반대되는 타단은 스위치 작동부(130)의 조작에 의해 A접점의 단자 및 상기 B접점의 단자의 접촉 여부가 변경되는 연결단자(120)를 포함한다. 본 발명은 임시 접점 구성이 용이하여 계전기의 동작시험 시간을 단축할 수 있고 접점 누락에 의한 시험 누락도 예방할 수 있는 이점이 있다.

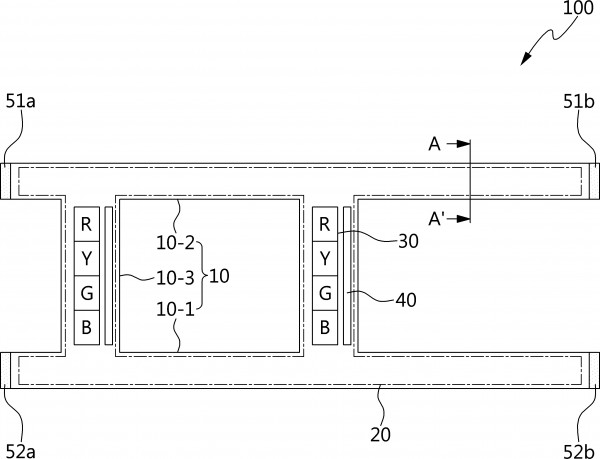

본 발명은 전주 경사도 측정용 밴드에 관한 것으로, 본 발명의 실시예에 따른 전주 경사도 측정용 밴드는, 전주에 부착되는 밴드 형상을 형성하는 파우치형의 메인 프레임; 상기 메인 프레임의 내부에 용액의 이동을 위해 형성되는 프레임 내부 유로; 및 전주 경사도에 따라 상기 용액의 이동을 확인하기 위해 상기 메인 프레임 상에 형성되는 경사도 표시창;를 포함한다.

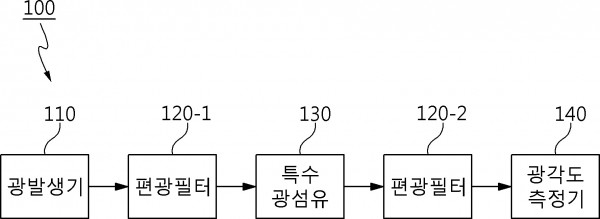

광섬유 기반 전력 계량용 광변성기 및 이의 동작 방법이 제공된다. 상기 광섬유 기반 전력 계량용 광변성기는, 발생기(110), 상기 광발생기(110)로부터의 입력광에 대해 일정한 방향으로 편광시키는 제 1 편광필터(120-1), 편광된 입력광을 선형적으로 변경하는 광섬유(130), 선형적으로 변경된 광을 일정 각도로 변경하여 출력광을 생성하며, 회전 가능한 제 2 편광필터(120-2), 및 상기 출력광에 대한 광각도를 측정하는 광각도 측정기(140)를 포함하는 것을 특징으로 한다.

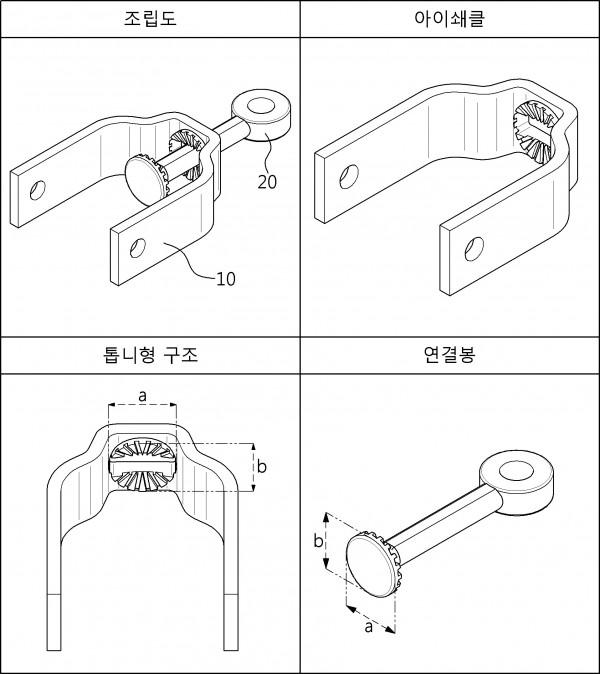

본 발명은 점퍼선 횡진방지용 아이쇄클 조립체에 관한 것으로, 본 발명의 일실시예에 따른 점퍼선 횡진방지용 아이쇄클 조립체는, 연결봉이 아이쇄클의 홀을 통해 결합되는 아이쇄클 조립체에 있어서, 상기 아이쇄클의 홀의 상하로 홀양각과 홀음각이 형성되고, 상기 연결봉에는 상기 홀양각에 대응되는 봉음각이, 상기 홀음각에 대응되는 봉양각이 형성된 것을 특징으로 한다.

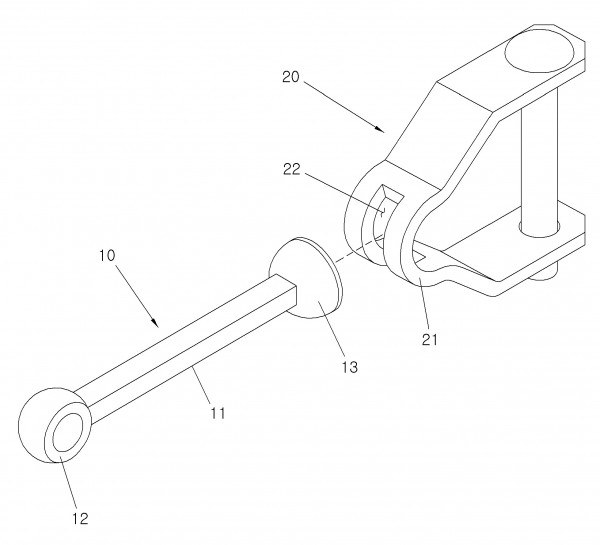

본 발명은 연결로드가 쇄클몸체를 관통하며 결합되는 아이쇄클 조립체에 있어서, 상기 연결로드의 길이방향과 직교하는 단면의 형상이 다각형인 것을 특징으로 하는 회전방지용 아이쇄클 조립체에 관한 것으로, 상기 연결로드는 사각기둥 형상의 기둥부, 상기 기둥부의 일단에 위치하는 고리부, 상기 기둥부의 타단에 위치하며 상기 연결로드가 상기 쇄클몸체에서 이탈되는 것을 방지하는 걸림부를 포함하고, 상기 기둥부의 길이방향과 직교하는 단면의 형상은 정사각형인 것을 특징으로 한다.
