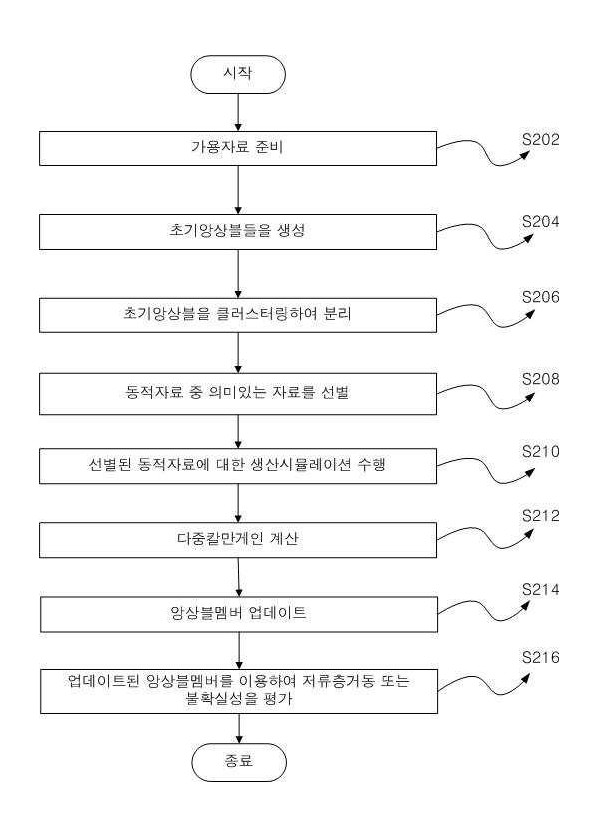

본 발명은 다중칼만게인과 동적자료선별을 통한 앙상블기반 저류층특성화 방법에 관한 것으로서, 정적자료 및 동적자료를 포함하는 가용자료를 준비하는 단계; 상기 준비된 정적자료를 이용하여 초기앙상블들을 생성하는 단계; 거리기반방법에 기초하여 상기 생성한 초기모델들을 클러스터링하여 분리시키는 단계; 동적자료를 선별하는 단계; 상기 생성된 앙상블들을 이용하여 선별된 동적자료에 대한 동적시뮬레이션을 하는 단계; 상기 선별된 동적자료와 동일 그룹에 묶인 초기모델들을 이용하여 다중칼만게인을 계산하는 단계; 선별된 동적자료 및 다중칼만게인들로 앙상블멤버를 업데이트시키는 단계; 및 상기 업데이트된 모델들을 이용하여 저류층거동을 예측하고 불확실성을 평가하는 단계;를 포함하여 구성되어 초기정적모델에 적합한 다중칼만게인을 계산하고 선별한 동적자료를 이용하여 최종모델을 얻고 이를 이용하여 빠른 시간내에 신뢰할 수 있는 불확실성평가와 미래거동예측을 수행할 수 있는 효과가 있다.

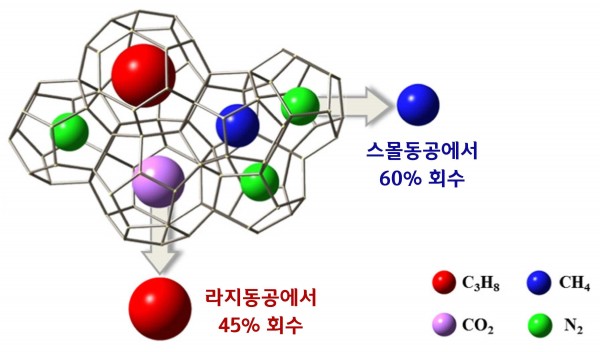

본 발명에 따른 장기간 안정적인 이산화탄소의 지중저장성을 가지는 이산화탄소 및 질소 혼합가스를 이용한 가스하이드레이트 생산방법은 메탄 하이드레이트 층에 프로판 가스를 주입하여 프로판 메탄 하이드레이트를 형성하는 단계와, 상기 프로판 메탄 하이드레이트를 형성하는 단계 후 형성된 프로판 메탄 하이드레이트 층에 이산화탄소 및 질소로 구성된 혼합가스를 주입하여 하이드레이트에서 프로판과 메탄을 각각 주입된 이산화탄소 및 질소가스로 치환하는 단계를 포함하여 이루어지는 것을 특징으로 한다.

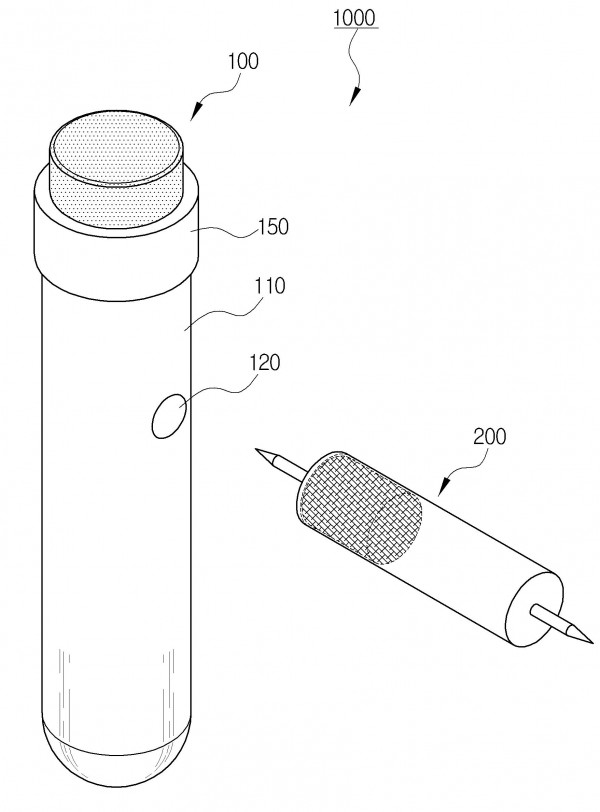

본 발명은 해저 퇴적물에서 공극수를 추출하기 위한 공극수 추출 키트에 관한 것으로, 더욱 상세하게는 원심분리기 튜브를 통해 퇴적물과 분리된 공극수를 보다 용이하게 추출하기 위한 해저 퇴적물의 공극수 추출 키트에 관한 것이다.

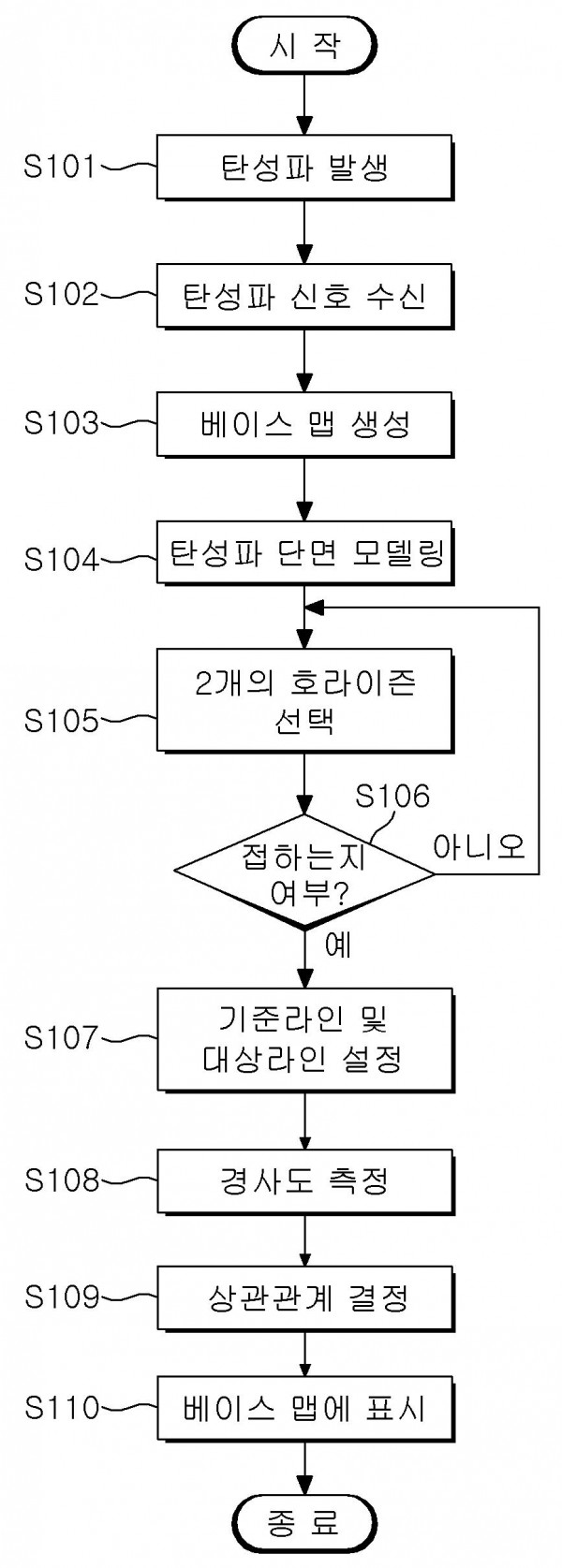

본 발명에 따른 탄성파 탐사 신호에서 지층의 부정합면을 모델링하는 부정합면 모델링 방법은, 해상의 탐사선에서 해저 지층을 향해 탄성파를 발생시키는 제 1 단계와, 상기 해저 지층에 반사되어 되돌아오는 탄성파 신호를 수신하는 제 2 단계와, 상기 제 1 단계에서 탄성파를 발생시킨 상기 탐사선의 좌표정보와 상기 제 2 단계에서 수신한 탄성파 신호의 좌표정보를 매칭하여 해수면의 트랙 라인(track line)을 포함하는 베이스 맵(base map)을 생성하는 제 3 단계와, 상기 제 2 단계에서 수신한 탄성파 신호의 높이정보 및 좌표정보에 근거하여 호라이즌 맵핑(horizon mapping)을 수행하고, 상기 트랙 라인을 따라 다수의 호라이즌(horizon)을 포함하는 탄성파 단면을 모델링하는 제 4 단계와, 다수의 호라이즌 중 서로 접하는 2개의 호라이즌을 선택하여, 선택된 2개의 호라이즌 중 어느 하나를 기준 라인으로 설정하고, 다른 하나를 대상 라인으로 설정하는 제 5 단계 및 상기 기준 라인에 대한 대상 라인의 경사도를 측정하여 서로 접하는 2개의 호라이즌의 상관관계를 결정하는 제 6 단계를 포함하고, 상기 호라이즌의 상관관계는 탄성파 단면에 대한 부정합면의 종결형태(termination pattern)로 정의되는 것을 특징으로 한다.

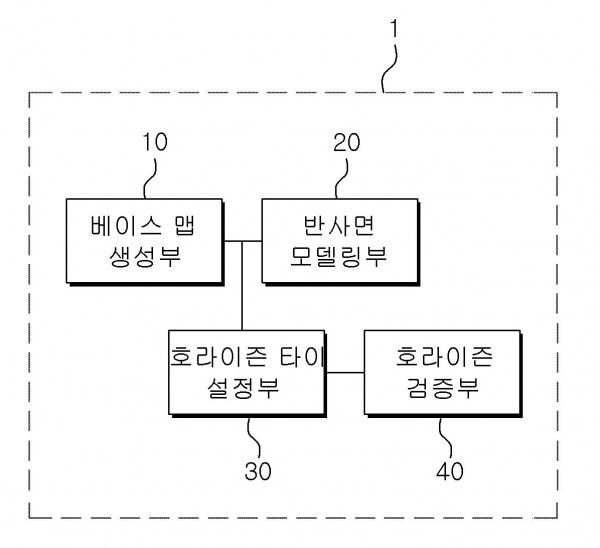

본 발명에 따른 탄성파 탐사 신호를 이용하여 모델링된 반사면을 검증하는 방법은, 탄성파가 발생된 좌표정보와 해저 지층에 반사되어 되돌아오는 탄성파 신호의 좌표정보를 매칭하고, 해저 지층을 향해 탄성파를 발생하는 해상의 탐사선의 트랙 라인(track line)을 복수개의 영역으로 구분하여 베이스 맵(base map)을 형성하는 제 1 단계와, 상기 탄성파 신호의 높이정보 및 좌표정보에 근거하여 호라이즌 맵핑(horizon mapping)을 수행하고, 상기 호라이즌 맵핑에 의해 상기 트랙 라인을 따라 형성된 복수의 호라이즌(horizon)으로 이루어지는 반사면을 모델링하는 제 2 단계 및 상기 베이스 맵 상에 구분된 복수개의 영역 중 어느 하나의 영역을 선택하여 호라이즌 타이(horizon-tie)로 설정하고, 설정된 호라이즌 타이 내에 형성된 호라이즌을 검증하는 제 3 단계를 포함하는 것을 특징으로 한다.

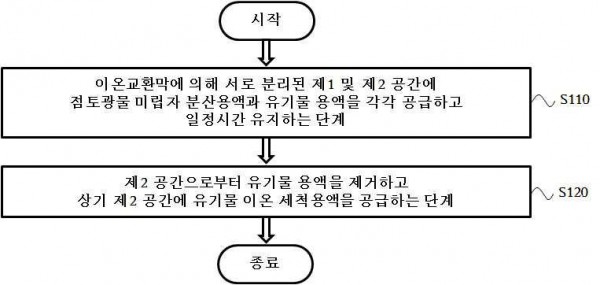

점토광물-유기물 복합체의 제조방법이 개시된다. 개시된 점토광물-유기물 복합체의 제조방법은 이온교환막에 의해 서로 분리된 제1 공간 및 제2 공간에 점토광물 미립자 분산용액 및 유기물 용액을 각각 공급하고 일정시간 유지하는 단계 및 상기 제2 공간으로부터 상기 유기물 용액을 제거한 후 상기 제2 공간에 유기물 이온 세척용액을 공급하는 단계를 포함한다.

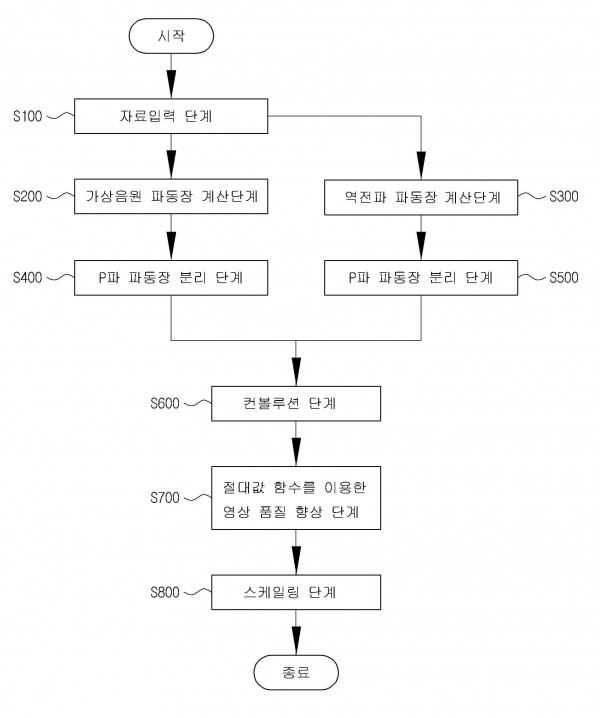

본 발명은 지하구조 영상의 품질 향상을 위해 절대값 함수가 적용된 탄성 매질에서의 역시간 구조보정 장치 및 방법에 관한 것으로, 더욱 상세하게는 변위와 응력과의 관계를 이용하여 파동장을 분리함으로써 파형 변화를 최소화하며, 구조보정된 영상에 절대값 함수를 적용함으로써 지하구조 영상의 정확성을 향상시키는 탄성 매질에서의 역시간 구조보정 장치 및 방법에 관한 것이다.

본 발명은 신축 가능하게 제작되어 이송 시에는 부피를 줄여 이송하여 이송노력과 위험을 줄이며 비용을 절감시키고, 설치 시에는 신장시켜 설치하는 것에 의해 한 번의 설치로 종래에 비해 긴 깊이의 라이저를 설치할 수 있도록 함으로써, 라이저 설치를 현저히 용이하고 신속하게 수행할 수 있도록 하는 해저 자원 채굴용 신축성 라이저에 관한 것으로, 상기 신축성 라이저는, 내부메인관과 내부메인관 외주연에 신축 가능하게 삽입되는 외부메인관으로 구성되어, 내부메인관이 외부메인관으로부터 인출되어 걸리어짐으로써 신장되는 메인관; 내부보조관과 내부보조관 외주연에 신축 가능하게 삽입되는 외부보조관으로 구성되어, 내부보조관이 외부보조관으로부터 인출되어 걸리어짐으로써 신장되도록 상기 메인관의 외부에 구비되는 보조관; 및 상기 메인관과 보조관을 고정하는 하나 이상의 보조관 고정브라켓;을 포함하여 구성되어, 메인관과 보조관이 신축 가능하게 제작되어 이송 시에는 부피를 줄여 이송하여 이송노력 및 비용을 절감시키고, 설치 시에는 신장시켜 설치하는 것에 의해 한 번의 설치로 종래기술에 비해 긴 길이의 라이저를 설치할 수 있도록 함으로써, 시추 위치의 수중에서의 라이저 설치를 현저히 용이하고 신속하게 수행할 수 있도록 하는 효과를 제공한다.

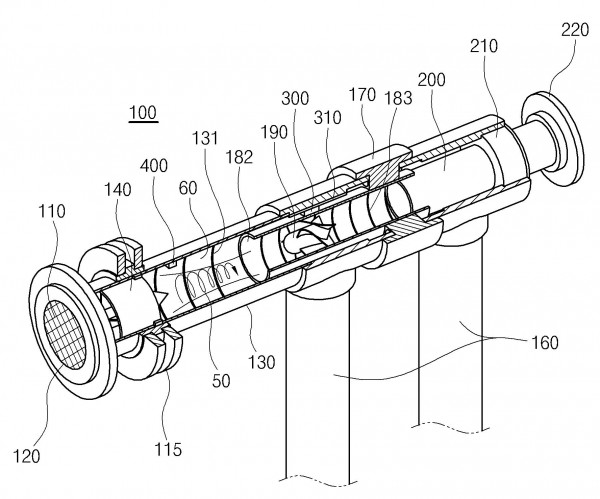

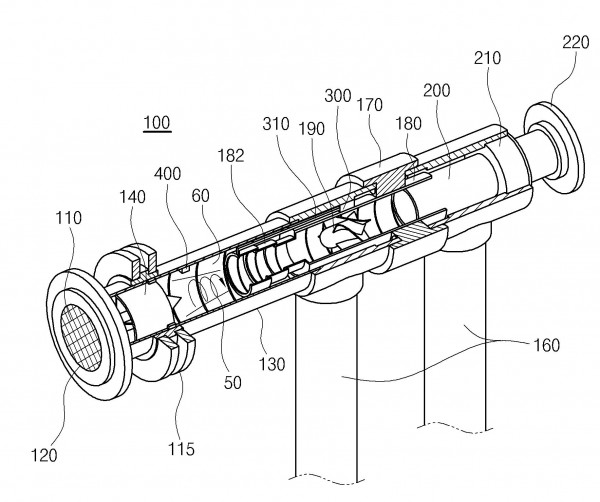

본 발명은 일체형의 관으로 형성되어(inline) 해저에서 원유 또는 가스와 해수가 혼합된 유정유체 또는 유전유체를 유입 받은 후 원심력에 의해 분리하는 것에 의해 해수로부터 원유 또는 가스를 분리하여 채취할 수 있도록 하는 이동추출관을 구비한 관 일체형 유정유체 또는 유전유체 분리장치 및 그 방법에 관한 것으로, 유입구가 형성된 외관; 상기 유입구측에서 상기 외관의 내부에 장착되는 와류회전자; 상기 외관의 내경보다 작은 외경을 가지고 상기 외관의 내측 중 상기 와류회전자의 하류에 이동 가능하게 배치되는 이동추출관; 상기 이동추출관의 하류측 단부가 신장 수축 가능하도록 결합되어 상기 이동추출관에 의해 분리된 가스 또는 원유를 가압하여 배출하는 압력보상관; 및 상기 이동추출관이 위치되는 외관의 위치에 형성되는 해수배출관;을 포함하여 구성되어, 가스 또는 원유와 해수의 비율 차이에 의해 저밀도유체와류와 고밀도유체와류의 직경이 가변됨에 따라 이동추출관의 위치를 이동시키는 것에 의해 해수로부터 가스 또는 원유 추출 효율을 현저히 향상시키는 효과를 제공한다.

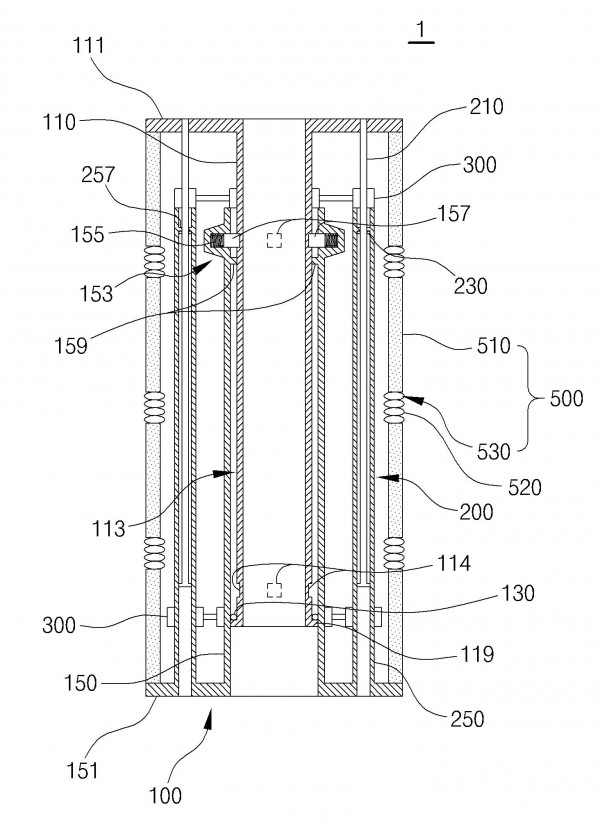

본 발명은 신축 가능하게 제작되어 신장 시 신축성 부력체가 신장되어 자동으로 팽창되는 것에 의해, 라이저와 부력체의 설치를 현저히 용이하고 신속하게 수행할 수 있도록 하는 신축성 부력체를 구비한 해저 자원 채굴용 신축성 라이저에 관한 것으로, 상기 라이저는, 내부메인관과 내부메인관 외주연에 신축 가능하게 삽입되는 외부메인관으로 구성되어, 내부메인관이 외부메인관으로부터 인출되어 걸리어짐으로써 신장되는 메인관; 내부보조관과 내부보조관 외주연에 신축 가능하게 삽입되는 외부보조관으로 구성되어, 내부보조관이 외부보조관으로부터 인출되어 걸리어짐으로써 신장되도록 상기 메인관의 외부에 구비되는 보조관; 상기 메인관의 외측에 장착되어 상기 메인관과 보조관이 신장되는 경우 신장되면서 팽창되는 신축성 부력체; 및 상기 메인관과 보조관을 고정하는 하나 이상의 보조관 고정브라켓;을 포함하여 구성되어, 메인관과 보조관이 신축 가능하게 제작되어 이송과 설치를 용이하게 하고, 신축성 부력체를 일체로 구성하는 것에 의해 라이저의 설치 시 부력체를 동시에 설치할 수 있도록 하여 라이저의 운반, 설치 및 라이저를 지지하는 부력체의 설치를 현저히 용이하고 신속하게 수행할 수 있도록 하는 효과를 제공한다.

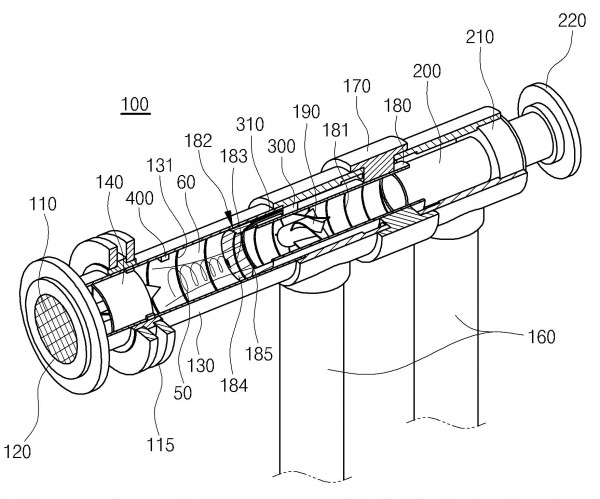

본 발명은 일체형의 관으로 형성되어(inline) 해저에서 원유 또는 가스와 해수가 혼합된 유전유체를 유입 받은 후 원심력에 의해 분리하는 것에 의해 해수로부터 원유 또는 가스를 분리하여 채취할 수 있도록 하는 다중 이동 추출관을 구비한 관 일체형 유전유체 분리장치 및 그 방법에 관한 것으로, 유입구가 형성된 외관; 상기 유입구측에서 상기 외관의 내부에 장착되는 와류회전자; 상기 외관의 내경보다 작은 외경을 가지고 상기 외관의 내측에서 상기 와류회전자의 하류에 배치되는 고정추출관; 상기 고정추출관의 상기 와류회전자 측 단부에서 상기 고정추출관에 대하여 신장 수축되어 입구의 위치를 가변시키도록 결합되는 다중 이동 추출관; 상기 고정추출관의 하류측에서 분리된 가스 또는 원유를 가압하여 배출하는 압력보상관; 및 상기 고정추출관이 위치되는 외관의 위치에 형성되는 해수배출관;을 포함하여 구성되어, 가스 또는 원유와 해수의 비율 차이에 의해 저밀도유체와류와 고밀도유체와류의 직경이 가변됨에 따라 다중 이동 추출관의 위치를 이동시키는 것에 의해 해수로부터 가스 또는 원유 추출 효율을 현저히 향상시키는 효과를 제공한다.

본 발명은 일체형의 관으로 형성되어(inline) 해저에서 원유 또는 가스와 해수가 혼합된 유전유체를 유입 받은 후 원심력에 의해 분리하는 것에 의해 해수로부터 원유 또는 가스를 분리하여 채취할 수 있도록 하는 가변직경관을 구비한 관 일체형 유전유체 분리장치 및 그 방법에 관한 것으로, 유입구가 형성된 외관; 상기 유입구측에서 상기 외관의 내부에 장착되는 와류회전자; 상기 외관의 내경보다 작은 외경을 가지고 상기 외관의 내측에서 상기 와류회전자의 하류에 배치되는 고정추출관; 상기 고정추출관의 상기 와류회전자 측 단부에 직경이 가변되도록 설치되는 가변직경관; 상기 고정추출관의 하류측에서 분리된 가스 또는 원유를 가압하여 배출하는 압력보상관; 및 상기 고정추출관이 위치되는 외관의 위치에 형성되는 해수배출관;을 포함하여 구성되어, 가스 또는 원유와 해수의 비율 차이에 의해 저밀도유체와류의 직경이 가변됨에 따라 가변직경관의 입구 직경을 가변시키는 것에 의해 해수로부터 가스 또는 원유 추출 효율을 현저히 향상시키는 효과를 제공한다.

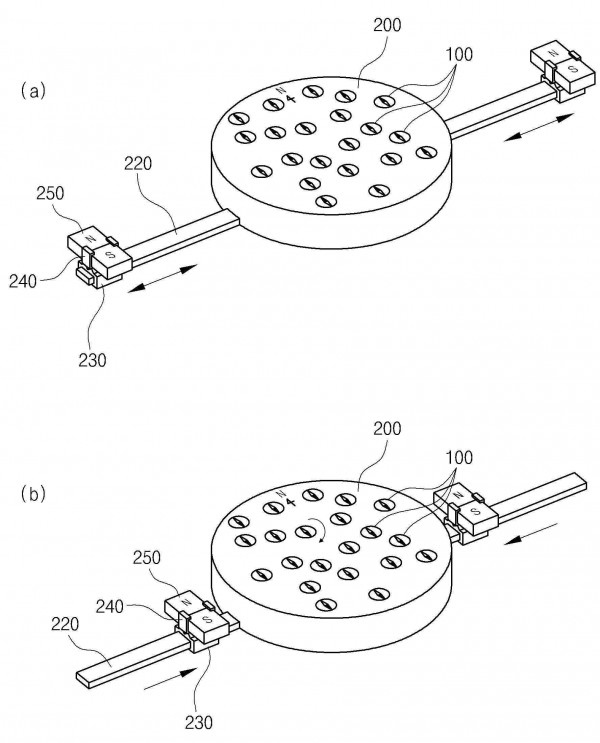

본 발명은 자성(magnetism)을 가지고 있고 지구의 자북(north magnetic pole) 및 자남(south magnetic pole)을 지시하는 자기장 지시부재를 구비한 자기장 지시부, 상기 자기장 지시부가 상면에 다수개 구비된 몸체부, 상기 몸체부 외주면의 접선과 수직방향으로 일정길이를 가지고, 일측과 마주하는 타측에 각각 형성된 지지부, 상기 지지부에 결합되어 길이 방향으로 이동이 가능한 이동부 및 상기 이동부에 결합되고, 자성을 가지는 자성체부를 포함하며, 상기 지지부는 자북 및 자남 방향의 수직 방향으로 위치시키고, 상기 자기장 지시부재가 지시하는 자북 및 자남 방향과 동일한 극성을 가지도록 상기 자성체부를 결합시켜, 결합된 상기 자성체부가 상기 몸체부의 측면으로 이동하여 상기 자기장 지시부재의 지시 방향을 지구 자기장의 반대 방향으로 역전시키는 것을 특징으로 하는 지구자기 역전 시각화 장치를 제공한다. 본 발명에 따른 지구자기 역전 시각화 장치는 암석이 형성될 때 내부에 포함된 자성 물질이나 광물이 지구 자기장의 영향에 의해 지구 자기장의 방향에 따라 일렬 배열되어 형성되는 자연 잔류자기 현상과, 지구 자기장의 역전에 의해 지구 자기장과 반대 방향으로 형성된 자연 잔류자기 현상을 이해하기 쉽게 모사할 수 있어 자연 잔류자기 및 지구 자기장의 역전 현상을 시각화하고 보다 명확하게 알 수 있는 효과가 있다.

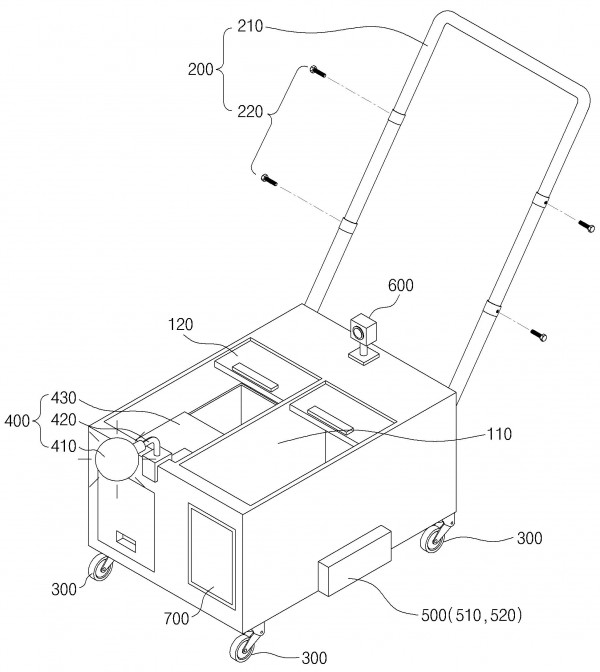

본 발명은 지질조사 현장에 투입되어 조명을 제공하거나 조사대상 광물을 채취하여 수납하는 지질조사용 카트에 있어서, 상부가 개구되어 내부에 물건이 적재되는 공간을 제공하는 함체형의 카트본체; 상기 카트본체의 일부분에 설치되며 사용자에 의해 파지되어 카트의 움직임을 제어하는 손잡이; 상기 카트본체의 하부에 설치되며 상기 손잡이의 제어에 의해 카트를 이동시키는 바퀴; 및 상기 카트본체의 일부분에 구비되어 조명을 발산하는 조명장치;를 포함하여 구성되어, 카트본체에 조명장치를 설치하여 조명을 제공하므로 지하나 어두운 작업환경에서도 지질조사나 탐사가 가능하고, 사용자는 카트본체에 구비된 이동거리측정장치를 이용하여 지질을 조사하는 지역의 위치나 거리를 측정하며, 카트에 카메라와 디스플레이를 설치하여 조사대상지역의 상태를 촬영하고 스캔하거나 이를 출력해서 나타낼 수 있다.

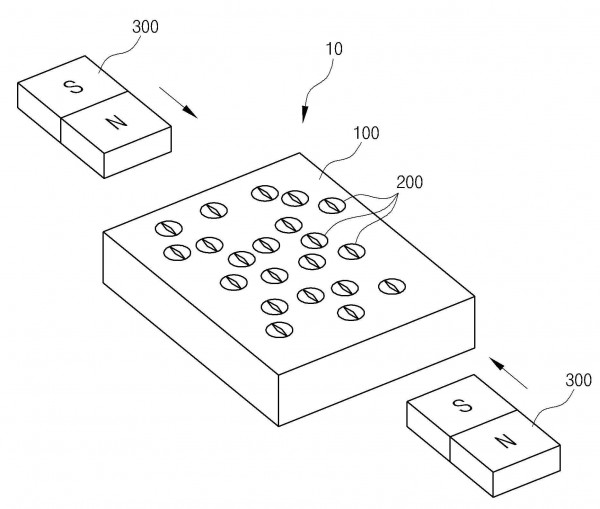

본 발명은 복수 개의 수용 공간이 형성된 지지대, 상기 수용 공간에 수용되고, 내부에 자기장을 공급하는 자기장 표시부재 및 자기장의 방향을 지시하도록 회전 가능한 자기장 지시부재를 포함하여, 상기 자기장 표시부재에서 공급되는 자기장에 의해 자기장 지시부재가 임의의 방향을 독립적으로 지시하도록 구성된 복수개의 자기장 지시부 및 상기 자기장 표시부재보다 강한 자기장을 공급하여, 상기 자기장 표시부재의 방향을 변화시킬 수 있는 자기장 공급부를 포함하는 자연 잔류자기 시각화 장치를 제공한다. 본 발명에 따른 자연 잔류자기 시각화 장치는 암석이 형성될 때 무작위의 위치와 방향으로 형성된 자성 물질이나 광물이 지구 자기장의 영향을 받아 지구 자기장의 방향에 따라 자화되는 자연 잔류자기를 이해하기 쉽게 모사할 수 있어 자연 잔류자기를 유도하는 지구 자기장의 존재를 시각화하고 보다 명확하게 알 수 있는 효과가 있다.
