이동형 배터리의 충전 및 모니터링 장치 요약정보 및 구매

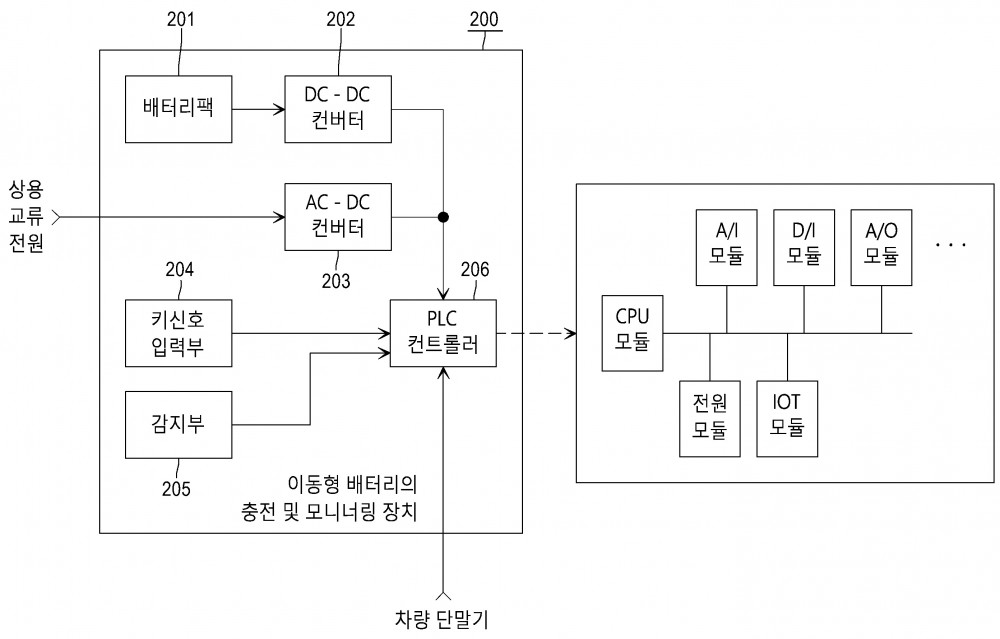

실시예는 이동형 배터리의 충전 및 모니터링 장치에 관한 것이다. 구체적으로, 이러한 장치는 이동형 전원 중의 하나인 배터리팩; 상기 배터리팩의 기준직류전원을 입력받아 사용자가 원하는 직류전원으로 변환하는 DC-DC 컨버터; 이동형 전원 중의 다른 하나인 상용교류전원을 입력받아 직류전원으로 변환하는 AC-DC 컨버터; 상기 이동형 전원으로 충전할 배터리의 충전량을 감지하는 감지부; 상기 이동형 전원으로 충전할 배터리의 개수 정보를 입력받는 키신호 입력부; 및 상기 키신호 입력부를 통해 입력된 결과를 기초로 적어도 하나 이상의 배터리를 충전할 경우, 상기 감지부를 통해 감지된 결과에 따라 상기 DC-DC 컨버터 또는 AC-DC 컨버터의 직류전원 변환동작을 제어하여 이동형 전원을 충전할 배터리 개수에 맞추어 각각의 배터리로 상이하게 공급하는 PLC 컨트롤러; 를 포함하고 있으며, 상기 PLC 컨트롤러는, 상기 각 부에 대한 전원 공급과, 상기 DC-DC 컨버터와 상기 AC-DC 컨버터에 의해 변환된 각 직류전원을 각각의 배터리로 공급하도록 하는 전원모듈; 배터리를 탑재한 각 장치와 통신하는 시리얼통신모듈; 상기 감지부에 의해 감지된 결과를 포함한 아날로그 신호를 통합적으로 입력처리하는 A/I모듈; 상기 키신호 입력부에 의해 입력된 결과를 포함한 디지털 신호를 통합적으로 입력처리하는 D/I모듈; 상기 A/I모듈에 의해 입력된 아날로그 신호를 통합적으로 디지털 변환하는 A/D모듈; 상기 D/I모듈에 의해 입력된 디지털 신호를 포함하여 통합적으로 아날로그 변환하는 D/A모듈; 상기 A/I모듈의 감지부 감지결과와 상기 D/I모듈의 키신호 입력부 입력결과에 따라 상기 DC-DC 컨버터와 상기 AC-DC 컨버터로 해당 제어신호를 상이하게 공급하는 D/O모듈; 및 상기 각 부를 제어하는 CPU모듈; 을 포함하고, 상기 CPU모듈은, 상기 키신호 입력부에 의한 배터리 개수별(또는, 배터리 개수그룹별)에 대응하여 미리 설정한 배터리 기준충전전력의 스위칭시간과의 차이값에 따르면서도 상기 감지부를 통해 감지된 결과에 따라 상기 D/O모듈의 제어신호 공급동작을 상이하게 제어하여 이동형 전원으로 충전할 배터리 개수별로서 통합 전력변환하는 것을 특징으로 한다. 따라서, 이를 통해 기본적으로 이동형 충전을 위한 배터리팩을 포함하면서, 이러한 배터리팩의 전원이 다 사용된 경우나 가정 등에서 쉽게 접할 수 있는 상용전원을 사용하여 배터리팩에 의한 정상적인 이동형 충전이 이루어지지 않는 경우에 있어서도 외부로부터 용이하게 이동형 충전이 이루어진다. 그리고, 일실시예는 충전할 배터리 개수별로 상이하게 이동형 충전도 수행함으로써 효율적으로 이동형 충전이 이루어진다.
